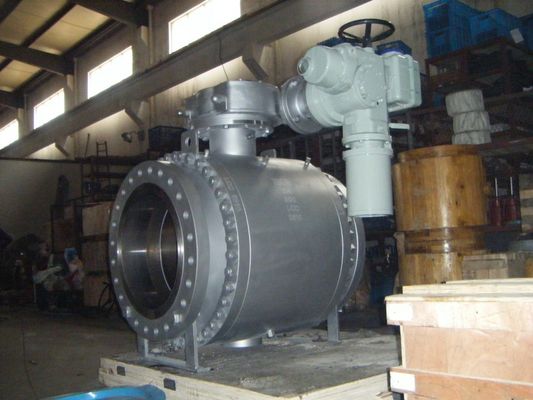

16 ইঞ্চি 600 এলবি থ্রি পিস সাইড এন্ট্রি ট্রুনিয়োন টাইপের বল ভালভ
ট্রুনিয়ন মাউন্ট বল ভালভ
আমাদের ট্রুনিয়নটি সাইড এন্ট্রি উচ্চ পারফরম্যান্স বল ভালভ মাউন্ট করেছে, একটি শক্তিশালী নকশা রয়েছে এবং অনুরোধে এপিআই 6 এ, এপিআই 6 ডি, এএসএমই বি 16.34, আইএসও 17292 এবং অন্যান্যর মতো আন্তর্জাতিক মানগুলি পূরণ করতে ইঞ্জিনিয়ার করা হয়েছে।পরিসীমাটিতে উভয় নরম, ধাতব বা যৌগিক আসন রয়েছে যা কার্যকর ডাবল ব্লক এবং রক্তাক্ত (ডিবি অ্যান্ড বি) উভয় বন্ধ এবং অনুরোধে উন্মুক্ত অবস্থানে সরবরাহ করার জন্য একক বা ডাবল পিস্টন প্রভাবের সাথে কনফিগার করা যেতে পারে।
মূল উপাদান
| শরীর উপাদান |
ট্রিম উপাদান |
সিল উপাদান |
গ্যাসকেট / প্যাকিং |
| ডাব্লুসিবি / এলসিবি / সিএফ 8 / সিএফ 8 এম / সিএফ 3 / সিএফ 3 এম, ইসি। |
SS410, SS420, SS304, SS316, ETC |
পিটিএফই, আরপিটিএফই, পিইইকে, পিপিএল, ইসিটি। |
গ্রাফাইটপিটিএফই, পিপিএলইত্যাদি
|
| বল ভালভ প্রকার |
নকশা এবং উত্পাদন |
মুখোমুখি / শেষ থেকে শেষ |
ফ্ল্যাঞ্জ ডাইমেনশনস |
চাপ তাপমাত্রা রেটিং |
পরিদর্শন এবং পরীক্ষা |
| স্প্লিট ফ্ল্যাঞ্জ বল ভালভ |
BS5351 |
এএনএসআই বি 16.10 |
এএনএসআই বি 16.5 |
এএনএসআই বি 16.34 |
এপিআই 6 ডি |
| স্থির flange বল ভালভ |
API6D / API608 |
এপিআই 6 ডি |
এএনএসআই বি 16.47 |
এএনএসআই বি 16.34 |
API598 |
ডিজাইন বৈশিষ্ট্য
1: পূর্ণ বোর বা হ্রাস বোর
2: টু-পিস বা থ্রি-পিস বডি স্ট্রাকচার
3: ডাবল ব্লক ও রক্তপাত, দ্বৈত বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি -1 এবং ডিআইবি -2)
4: ফায়ার সেফ ডিজাইন (এপিআই 607)
5: ব্লাউট প্রুফ সিস্টেম
6: অ্যান্টি-স্ট্যাটিক ডিজাইন
7: স্ব গহ্বর ত্রাণ
8: পলাতক নির্গমন পরীক্ষা (alচ্ছিক)
ডিজাইন ডেটা
ডিজাইনের মান: API 6D, DIN3357-1, EN12516-1
মুখোমুখি মান: API6D, ASME B16.10, DIN3202
সংযোগের মান: এএসএমই বি 16.5, এএসএমই বি 16.47, ডিআইএন 2543/4, এএসএমই বি 16.25
পরীক্ষা ও পরিদর্শন মান: API 6D, API 598
কাজের তাপমাত্রা: -196 ℃ 10 610 ℃
সংযোগের ধরণ: আরএফ, আরটিজে, এফএফ, বিডব্লিউ.বিএসপিটি, এনপিটি
টক পরিবেশ: NACE MR0175
ফায়ার সেফ ডিজাইন
বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,
ডাবল ব্লক এবং রক্ত (ডিবিবি)
বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।
ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)
ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।
সিলিং বিকল্প
নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল
সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন
প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা
বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন
