API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ

Brand Name: OEM
Model Number: ই এম
MOQ: 1pc
Payment Terms: L / সি, টি / টি
Supply Ability: প্রতি বছর 20000 পিসি
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
API6D,API607
আয়তন:
এনপিএস 2 "থেকে 60"
চাপ:
150LB থেকে 2500LB
তাপমাত্রা সীমা:
-196 ~ ~ 300 ℃ নিম্ন তাপমাত্রা, সাধারণ তাপমাত্রা এবং উচ্চ তাপমাত্রা
দেহ এবং ছাঁটা উপাদান:
কাস্ট স্টিল, ডাব্লুসিবি, এএসটিএম এ 105, এএসটিএম এ 350 এলএফ 2, এএসটিএম এ 182 এফ 304 এফ 304 এল এফ 1616
আসন সামগ্রী:
পিটিএফই, আরপিটিএফই, ডিভলন, মলন, পিইকে, ধাতব আসন
দেহ এবং স্টেম সিলিং:
অরিং (এফকেএম, এফএফকেএম এনবিআর, এফপিএম এইচএনবিআর, ভিটোন, ইপিডিএম, আফলা), সর্পিল ক্ষত গ্যাসকেট (৩১SS এ
প্যাকেজিং বিবরণ:
পলিউডের মামলাগুলি
যোগানের ক্ষমতা:
প্রতি বছর 20000 পিসি
বিশেষভাবে তুলে ধরা:

API607 ডাবল ব্লক ব্লিড বল ভালভ

,

ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ

,

ডাব্লুসিবি ডাবল ব্লক ব্লিড বল ভালভ

Product Description

ডাবল ব্লক এবং ব্লিড বল ভালভ সাইড এন্ট্রি





বিশেষ ডিজাইন বৈশিষ্ট্য
শূন্য রক্ষণাবেক্ষণের (30 বছর অবধি) জীবনের পুরো সময়কালের জন্য প্যাকেজটির প্যাকেজের নির্ভরযোগ্যতার গ্যারান্টিযুক্ত নির্দিষ্ট এবং আরও দাবী করার জন্য, বিশেষ নকশার বৈশিষ্ট্যগুলি অন্তর্ভুক্ত করুন:

মেটাল গ্যাসকেট রিং দ্বারা বডি-ক্লোজার / বডি-টু-বোনেট (বিএক্স টাইপ) প্রাথমিক ধাতু সিলিং
গুরুতর পরিষেবার জন্য অনুরোধের ভিত্তিতে স্টেম সিলিং সিস্টেম এবং প্রাথমিক ধাতু স্টেম সিলিংয়ের একাধিক বাধা।
তরল পরিষেবাটির জন্য 0 টি ফুটো পারফরম্যান্স (টি রেট এ) সহ বল এবং আসনের (টিসিসি প্রলিপ্ত) মধ্যে ধাতব থেকে ধাতব সিলিং।
নন-ইলাস্টোমেরিক সিলস (পিটিএফই-পিইইকে) সর্বাধিক তীব্র মিডিয়ার সাথে সামঞ্জস্যপূর্ণ, -২৯ ডিগ্রি সেলসিয়াসের বাইরে ব্লো-ডাউন পরিষেবার জন্য উপযুক্ত এবং ধীরে ধীরে অবক্ষয়ের ঝুঁকি ছাড়াই।
N06625 ওয়েল্ড ওভারলে দ্বারা সমস্ত সিলিং অঞ্চল এবং সমালোচনামূলক পৃষ্ঠগুলিতে অভ্যন্তরীণ সুরক্ষা;গুরুতর পরিষেবা জন্য অনুরোধ উপর সম্পূর্ণভাবে আবদ্ধ।
প্রাথমিক ধাতু বাধা এবং সিল ওয়েল্ডিং সহ ভেন্ট এবং ড্রেন বন্দরগুলির ব্যবস্থা করুন।



ডিজাইন ডেটা

ডিজাইনের মান: API 6D, DIN3357-1, EN12516-1

মুখোমুখি মান: API6D, ASME B16.10, DIN3202

সংযোগের মান: এএসএমই বি 16.5, এএসএমই বি 16.47, ডিআইএন 2543/4, এএসএমই বি 16.25

পরীক্ষা ও পরিদর্শন মান: API 6D, API 598

কাজের তাপমাত্রা: -196 ℃ 10 610 ℃

সংযোগের ধরণ: আরএফ, আরটিজে, এফএফ, বিডব্লিউ.বিএসপিটি, এনপিটি

টক পরিবেশ: NACE MR0175



ট্রুনিয়ন মাউন্ট করা বল ভালভটি ক্লাস 150 থেকে 2500 ক্লাসের বিভিন্ন ধরণের পাইপলাইন ব্যবহার করার জন্য উপযুক্ত, পিএন 16 ~ পিএন 160, জেআইএস 10 কে ~ জেআইএস 20 কে পাইপলাইন মাঝারিটি কাটতে বা চালু করতে, যার মধ্যে অপারেশনের ধরণের কীট গিয়ার, মানুল, বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকিউটিউটর, সাধারণভাবে ফ্ল্যাঞ্জ সংযোগ, এবং বাট ওয়েল্ডিং শেষ সংযোগও রয়েছে।



ফায়ার সেফ ডিজাইন

বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,

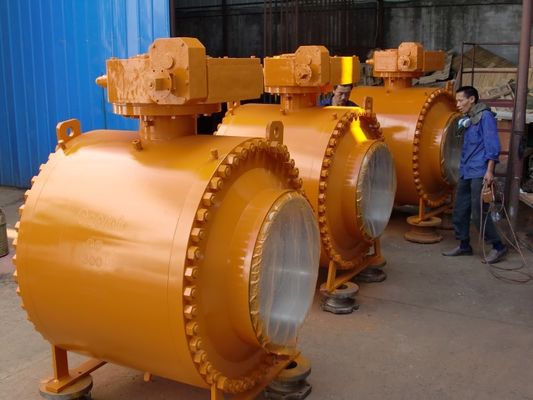

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 0



ডাবল ব্লক এবং রক্ত ​​(ডিবিবি)

বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।

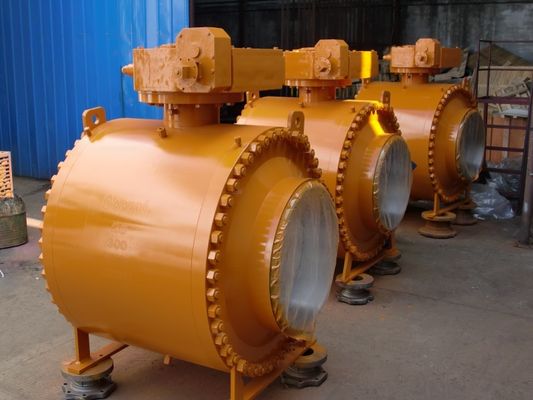

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 1



ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)

ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।

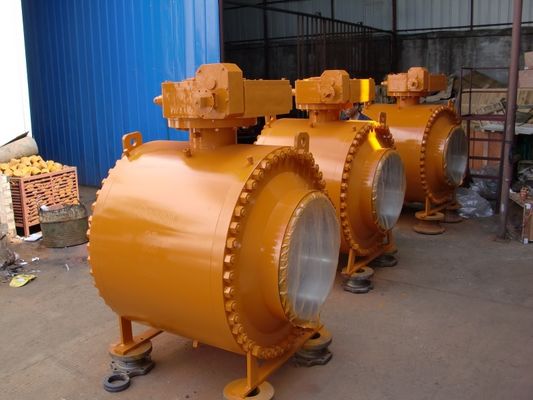

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 2









প্রুফ স্টেম উড়িয়ে:

স্টেমটি বল থেকে আলাদা করে অবিচ্ছেদ্য টি-টাইপ গোল কাধে তৈরি করা হয়, বেল্ট দ্বারা ধরে রাখা হয় (অন্যান্য নকশাগুলি অনুরোধে উপলব্ধ)



অ্যান্টি-স্ট্যাটিক ডিভাইস:

সমস্ত ধাতব উপাদানগুলির মধ্যে বৈদ্যুতিক ধারাবাহিকতা রাখতে স্প্রিং প্লাস গ্রাফাইট টাইপ অ্যান্টি-স্ট্যাটিক ডিভাইসটি বল, স্টেম, গ্রন্থি ফ্ল্যাঞ্জ এবং শরীরের মধ্যে প্রয়োগ করা হয়।এবং সবচেয়ে গুরুতর পরিষেবা প্রয়োজনের চেয়ে কম প্রতিরোধের নিশ্চিত করুন।



গ্রিজ ইঞ্জেকশন ডিভাইস

ডিএন 150 (এনপিএস 6) এর জন্য এবং স্টেম এবং বৃহত্তর সিটটি সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করা হয়, ডিএন 125 এবং আরও ছোটর জন্য, আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করতে পারি।ও-রিংটি দুর্ঘটনার কারণে ক্ষতিগ্রস্থ হলে ভালভের আসনটির রিং এবং স্টেম লিকের মাধ্যমে মিডিয়া প্রতিরোধের জন্য ইনজেকশনযুক্ত সিলান্ট সিল করে।

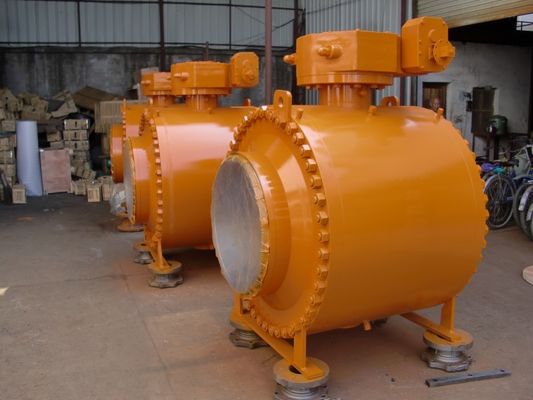

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 3





সিলিং বিকল্প

নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল

সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন

প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 4



বল ভালভ প্রকার নকশা এবং উত্পাদন মুখোমুখি / শেষ থেকে শেষ ফ্ল্যাঞ্জ ডাইমেনশনস চাপ তাপমাত্রা রেটিং পরিদর্শন এবং পরীক্ষা
স্প্লিট ফ্ল্যাঞ্জ বল ভালভ BS5351 এএনএসআই বি 16.10 এএনএসআই বি 16.5 এএনএসআই বি 16.34 এপিআই 6 ডি
স্থির flange বল ভালভ API6D / API608 এপিআই 6 ডি এএনএসআই বি 16.47 এএনএসআই বি 16.34 API598



মূল উপাদান

শরীর উপাদান ট্রিম উপাদান সিল উপাদান গ্যাসকেট / প্যাকিং
ডাব্লুসিবি / এলসিবি / সিএফ 8 / সিএফ 8 এম / সিএফ 3 / সিএফ 3 এম, ইসি। SS410, SS420, SS304, SS316, ETC পিটিএফই, আরপিটিএফই, পিইইকে, পিপিএল, ইসিটি। গ্রাফাইটপিটিএফই, পিপিএলইত্যাদি


















বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 5









API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 6



API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 7

API607 ডাবল ব্লক ব্লিড বল ভালভ, ডাব্লুসিবি সাইড এন্ট্রি বল ভালভ 8
