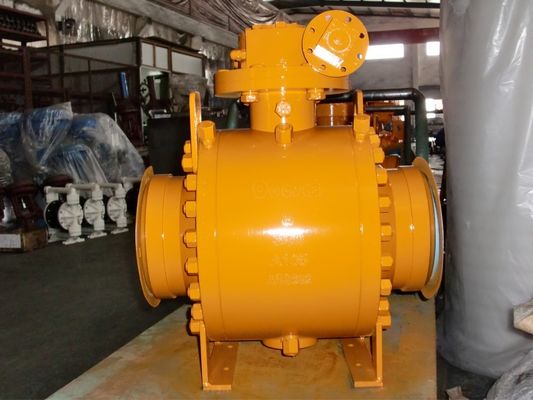

ব্লাউআউট প্রুফ বিডাব্লু সম্পূর্ণ বোর জাল বল ভালভ শেষ করে

সাইড এন্ট্রি ট্রুনিয়ন টাইপ ফোর্জিং বল ভালভ বিডাব্লু শেষ হয়

প্রধান বৈশিষ্ট্য:
পার্শ্ব এন্ট্রি ট্রুনিয়ন মাউন্ট করা বল ভালভ দুটি টুকরা বডি টাইপ বা থ্রি পিস বডি টাইপ এবং দুটি ভাসমান আসন সহ ডিজাইন করা হয়েছে, যা মাঝারি চাপে চলমান।আসনগুলির নীচে, সিট প্রি-লোডিং স্প্রিংসগুলি দুটি ভাসমান আসনগুলি বলের পৃষ্ঠকে শক্তভাবে সংযুক্ত করতে পারে তা নিশ্চিত করার জন্য অবস্থিত, অন্যটি, মাঝারিটির চাপও আরও দৃ reliable় বিশ্বাসযোগ্য সীলকে নিশ্চিত করার জন্য বলটি শক্তভাবে সংযুক্ত করতে সিটগুলিকে চাপ দিতে পারে।

ট্রুননিয়ন বল ভালভ একটি চলমান আসন সিল রিং দিয়ে সজ্জিত যা মাঝারি চাপের মধ্যে স্থানচ্যুতি তৈরি করতে পারে।যে কোনও মাঝারি চাপ উপস্থিত থাকলে, চাপটি ভালভের সিট সিল রিংটি বলের উপর দৃly়ভাবে চাপবে, বল ভালভের সিলিং কর্মক্ষমতা গ্যারান্টি দিয়ে।

নকশা বৈশিষ্ট্য

বল ভালভ ISO14313, API 6D, BS 5351, GB / T 19672 অনুসারে ডিজাইন করা হয়েছে;

ভাল সিলিং কর্মক্ষমতা এবং ছোট টর্ক সঙ্গে সহজ কাঠামো;

সর্বনিম্ন প্রবাহ প্রতিরোধের (সম্পূর্ণ শূন্য) সহ পূর্ণ বোর এবং হ্রাস বোর ডিজাইন;

জরুরী সিলান্ট ইনজেকশন;

গহ্বর চাপ স্ব ত্রাণ;

স্বতন্ত্র বল এবং স্টেম;

কম নির্গমন প্যাকিং;

অগ্নি নিরাপদ, অ্যান্টি-স্ট্যাটিক এবং অ্যান্টি-ব্লাউট স্টেম ডিজাইন;

ভালভ সিট ফাংশন ডিবিবি, ডিআইবি -১, ডিআইবি -২;

Extendedচ্ছিক বর্ধিত বনেট।

পণ্য পরিসীমা

দেহ উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টিল, খাদ ইস্পাত
নামমাত্র ব্যাস: 2 "～ 60" (DN50 ~ DN1500)

শেষ সংযোগ: আরএফ, আরটিজে, বিডাব্লু

চাপের ব্যাপ্তি: Class150 ～ 2500 (PN16 ~ PN420)

কাজের তাপমাত্রা: -46 ℃ ～ + 200 ℃

অপারেশন: রেঞ্চ, কৃমি গিয়ার, বৈদ্যুতিক, বায়ুসংক্রান্ত, তেল অ্যাকিউউটর এবং তড়িৎ-জলবাহী অ্যাকিউউটারের উপর গ্যাস

মূল উপাদান

ট্রুনিয়ন মাউন্ট করা বল ভালভটি ক্লাস 150 থেকে 2500 ক্লাসের বিভিন্ন ধরণের পাইপলাইন ব্যবহার করার জন্য উপযুক্ত, পিএন 16 ~ পিএন 160, জেআইএস 10 কে ~ জেআইএস 20 কে পাইপলাইন মাঝারিটি কাটতে বা চালু করতে, যার মধ্যে অপারেশনের ধরণের কীট গিয়ার, মানুল, বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকিউটিউটর, সাধারণভাবে ফ্ল্যাঞ্জ সংযোগ, এবং বাট ওয়েল্ডিং শেষ সংযোগও রয়েছে।

প্রুফ স্টেম উড়িয়ে:

স্টেমটি বল থেকে আলাদা করে অবিচ্ছেদ্য টি-টাইপ গোল কাধে তৈরি করা হয়, বেল্ট দ্বারা ধরে রাখা হয় (অন্যান্য নকশাগুলি অনুরোধে উপলব্ধ)

অ্যান্টি-স্ট্যাটিক ডিভাইস:

সমস্ত ধাতব উপাদানগুলির মধ্যে বৈদ্যুতিক ধারাবাহিকতা রাখতে স্প্রিং প্লাস গ্রাফাইট টাইপ অ্যান্টি-স্ট্যাটিক ডিভাইসটি বল, স্টেম, গ্রন্থি ফ্ল্যাঞ্জ এবং শরীরের মধ্যে প্রয়োগ করা হয়।এবং সবচেয়ে গুরুতর পরিষেবা প্রয়োজনের চেয়ে কম প্রতিরোধের নিশ্চিত করুন।

গ্রিজ ইঞ্জেকশন ডিভাইস

ডিএন 150 (এনপিএস 6) এর জন্য এবং স্টেম এবং বৃহত্তর সিটটি সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করা হয়, ডিএন 125 এবং আরও ছোটর জন্য, আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করতে পারি।ও-রিংটি দুর্ঘটনার কারণে ক্ষতিগ্রস্থ হলে ভালভের আসনটির রিং এবং স্টেম লিকের মাধ্যমে মিডিয়া প্রতিরোধের জন্য ইনজেকশনযুক্ত সিলান্ট সিল করে।

সিলিং বিকল্প

নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল

সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন

প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা

ফায়ার সেফ ডিজাইন

বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,

ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)

ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।

ডাবল ব্লক এবং রক্ত ​​(ডিবিবি)

বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।

বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন
