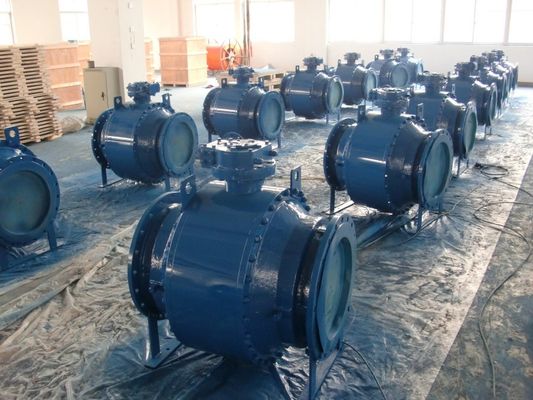

নরম আসন 2500lb এনপিএস 20 "ট্রুননিয়ন মাউন্ট বল ভালভ

সফট সিট সাইড এন্ট্রি ট্রুনিয়ন টাইপ বল ভালভ

ট্রুননিয়ন সাইড এন্ট্রি বল ভালভের আদর্শ অ্যাপ্লিকেশনটি গ্যাস বা অপরিশোধিত তেল পাইপলাইন, বৃহত্তর আকার (60 ইঞ্চি পর্যন্ত) এবং উচ্চতর চাপের ক্লাসগুলির জন্য (এএসএমই 4500 বা এপিআই 15000psi)।ছোট আকারের (6 "আরবি পর্যন্ত), দৈর্ঘ্যের মাত্রার জন্য তিন টুকরা দেহ নির্মাণ দুটি বা তিন পিস হতে পারে।কাঁচামাল হয় ভুলে যাওয়া বা কেন্দ্রীভূত কাস্টিং হতে পারে।সামগ্রীর বিস্তৃত পরিসীমা: কার্বন স্টিল, অ্যাসটেনিটিক বা মার্টেনসটিক এসএস, দ্বৈত-সুপারডুপ্লেক্স এসএস, নিকেল-ভিত্তিক মিশ্রকরণ।মানক হিসাবে বোল্ট বডি, বিশেষ অ্যাপ্লিকেশনগুলির জন্য ঝালাই শরীর (নির্দিষ্ট বিভাগ দেখুন)।

ভালভের প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলির মধ্যে তিনটি ভিন্ন সংস্করণে অ্যান্টি ব্লো-আউট স্টেম এবং ভালভ আসনগুলির নকশা পাওয়া যায়:

এসপিই (সিঙ্গল পিস্টন এফেক্ট): আসনটি কেবলমাত্র উজানের চাপ দ্বারা জোরদার হয়।
ডিপিই (ডাবল পিস্টন এফেক্ট): আসনটি উজানের চাপ বা শরীরের গহ্বর চাপের দ্বারা শক্তিশালী হতে পারে।
ডুয়াল (এসপিই উজান এবং ডিপিই ডাউনস্ট্রিম): উপরে উল্লিখিত দুটি সিট ডিজাইনের সংমিশ্রণ, সিট সিলিং ব্যর্থতার ক্ষেত্রে একটি ডাবল বাধা নিশ্চিত করা যেতে পারে

মূল উপাদান

সিলিং বিকল্প

নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল

সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন

প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা

ফায়ার সেফ ডিজাইন

বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,

ডাবল ব্লক এবং রক্ত ​​(ডিবিবি)

বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।

ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)

ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।

বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন
