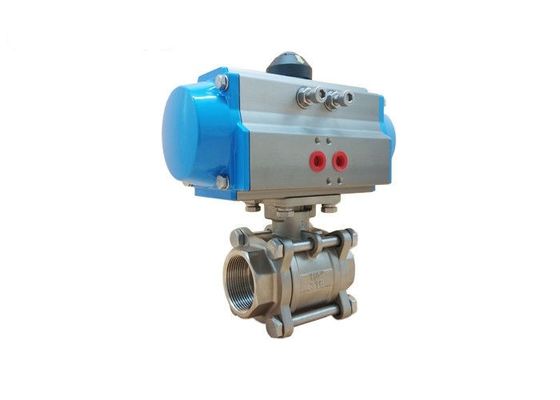

3PC 1000WOG BSPT বায়ুসংক্রান্ত অ্যাকিউটেড বল ভালভ

DN15 - DN100 থ্রেড বিএসপিটি বায়ুসংক্রান্ত চালিত বল ভালভ স্টেইনলেস স্টিল CF8M

 বিশেষ উল্লেখ

একটি বায়ুসংক্রান্ত অ্যাকিউউটর মূলত একটি পিস্টন বা ডায়াফ্রাম নিয়ে থাকে যা উদ্দেশ্য শক্তিটি বিকাশ করে।এটি সিলিন্ডারের উপরের অংশে বাতাসকে রাখে, বায়ুচাপটি ডায়াফ্রাম বা পিস্টনকে ভালভ স্টেমকে সরাতে বা ভালভ নিয়ন্ত্রণের উপাদানটি ঘোরানোর জন্য বাধ্য করে।

ভাল্বগুলি চালনার জন্য সামান্য চাপের প্রয়োজন হয় এবং সাধারণত ইনপুট ফোর্সে দ্বিগুণ বা ট্রিপল থাকে।পিস্টনের আকার যত বেশি হবে আউটপুট চাপ তত বেশি হতে পারে।বায়ু সরবরাহ কম থাকলে বৃহত পিস্টন থাকাও ভাল হতে পারে, কম ইনপুট সহ একই বাহিনীকে মঞ্জুরি দেয়।পাইপগুলিতে জিনিসগুলি ক্রাশ করার জন্য এই চাপগুলি যথেষ্ট বড়।100 কেপিএ ইনপুটটিতে আপনি একটি ছোট গাড়ি (1000 পাউন্ডের উপরে) সহজেই তুলতে পারবেন এবং এটি কেবলমাত্র একটি প্রাথমিক, ছোট বায়ুসংক্রান্ত ভালভ।তবে, কান্ডের প্রয়োজনীয় ফলাফলগুলি খুব দুর্দান্ত হবে এবং ভালভ স্টেমটি ব্যর্থ হতে পারে।

এই চাপটি ভালভ স্টেমে স্থানান্তরিত হয়, যা ভালভ প্লাগ (প্লাগ ভালভ দেখুন), প্রজাপতি ভালভ ইত্যাদির সাথে সংযুক্ত থাকে, ভালভকে এই বাহিনীগুলি কাটিয়ে উঠতে অনুমতি দেওয়ার জন্য উচ্চ চাপ বা উচ্চ প্রবাহ পাইপলাইনে বড় বাহিনীর প্রয়োজন হয়, এবং এটিকে অনুমতি দেয় অভ্যন্তরে প্রবাহিত উপাদান নিয়ন্ত্রণ করতে ভালভগুলি চলমান অংশগুলি সরাতে।

ভালভ ইনপুট হ'ল "নিয়ন্ত্রণ সংকেত"।এটি বিভিন্ন পরিমাপের ডিভাইস থেকে আসতে পারে এবং প্রতিটি ভিন্ন চাপ একটি ভাল্বের জন্য আলাদা সেট পয়েন্ট।একটি সাধারণ স্ট্যান্ডার্ড সিগন্যাল 20-100 কেপিএ হয়।উদাহরণস্বরূপ, একটি ভালভ একটি জাহাজের চাপ নিয়ন্ত্রণ করতে পারে যার একটি ধ্রুবক বাহির-প্রবাহ থাকে এবং বিভিন্ন প্রবাহে থাকে (অ্যাকিউউটর এবং ভালভ দ্বারা বিচিত্র)।একটি চাপ ট্রান্সমিটারটি জাহাজের চাপটি পর্যবেক্ষণ করবে এবং 20-100 কেপিএ থেকে একটি সংকেত প্রেরণ করবে।20 কেপিএ মানে কোনও চাপ নেই, 100 কেপিএ মানে সম্পূর্ণ পরিসীমা চাপ রয়েছে (ট্রান্সমিটারের ক্যালিগ্রেশন পয়েন্টগুলির দ্বারা বিভিন্ন হতে পারে)।জাহাজে চাপ বাড়ার সাথে সাথে ট্রান্সমিটারের আউটপুট বৃদ্ধি পায়, চাপের এই বৃদ্ধিটি ভাল্বকে প্রেরণ করা হয়, যার ফলে ভালভটি নীচের দিকে স্ট্রোক করে এবং ভাল্বকে বন্ধ করতে শুরু করে, জাহাজে প্রবাহ হ্রাস করে, চাপকে হ্রাস করে start অতিরিক্ত চাপ হিসাবে জাহাজ বাইরে প্রবাহের মাধ্যমে সরিয়ে নেওয়া হয়।একে সরাসরি অভিনয় প্রক্রিয়া বলে।

 সুবিধা

1. স্টেইনলেস স্টিল বল ভালভ

2. উচ্চ প্রবাহ মান

3. উচ্চ মাঝারি চাপ

4. দীর্ঘ সেবা জীবন

5. আইএসও 5211 পিস্টন ভালভ

 প্রযুক্তিগত তথ্য
একক অভিনয় বায়ুসংক্রান্ত অ্যাকিউউটর অর্ডার নং


আনুষাঙ্গিক যা এই বল ভালভের সাথে ব্যবহার করতে পারে
সূচক চালু / বন্ধ
সব স্ট্যান্ডার্ডে নমুর স্ট্যান্ডার্ড সোলোনয়েড ভালভ
বায়ুসংক্রান্ত এবং বৈদ্যুতিক-বায়ুসংক্রান্ত ভালভ পজিশনার
ডিক্লুটচেবল ম্যানুয়াল ওভাররাইড
প্যানেল বোর্ডে চালু / বন্ধ ইঙ্গিতের জন্য সীমাবদ্ধ স্যুইচগুলি
ফিল্টার + প্রেশার গেজের সাথে নিয়ন্ত্রকের সংমিশ্রণ


অ্যাপ্লিকেশন

বায়ুসংক্রান্ত বল ভালভগুলি বায়ুসংক্রান্ত অ্যাকটিচেশন সিস্টেমগুলিতে প্রবাহ বিচ্ছিন্নকরণ এবং নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয় কারণ এই বায়ুচালিত ভালভগুলি বিভিন্ন শৈলীর আকার এবং আকার, উপকরণ এবং চাপ রেটিংয়ে পাওয়া যায় এবং এগুলি জল, গ্যাস, বাষ্প, বাষ্প থেকে প্রাপ্ত বেশিরভাগ অ্যাপ্লিকেশনের জন্য উপযুক্ত, তেল, খাদ্যদ্রব্য, রাসায়নিক, ফার্মাসিউটিক্যালস এবং গুঁড়ো।একটি অ্যাকিউটেড বল ভালভ এর অভ্যন্তরীণ একটি বল থাকে যার মাধ্যমে একটি গর্ত থাকে যার মাধ্যমে সাধারণত পিটিএফই আসনগুলি তার বিরুদ্ধে বল ভালভ প্রান্ত দিয়ে সংকুচিত হয়, এয়ার অ্যাকিউটরেটর দ্বারা চালিত স্টেম দ্বারা চতুর্থাংশ ঘুরিয়ে চালিত হয়।বায়ুচালিত বল ভালভগুলি তুলনামূলকভাবে কম ব্যয়ে একটি শক্তিশালী, রাগযুক্ত এবং নির্ভরযোগ্য অ্যাকিউটেড ভালভ প্যাকেজ সরবরাহ করে এবং দ্রুত কাজের সময় সরবরাহ করে, ধারাবাহিকভাবে পরিচালিত হতে পারে এবং উচ্চতর সাইক্লিং অ্যাপ্লিকেশনগুলিতে উপযুক্ত যেখানে উপযুক্ত।

 মডেল নির্বাচন
3 পিসি থ্রেড বায়ুসংক্রান্ত বল ভালভ
