পণ্যের বিবরণ:
|
পাদান: | TP316L স্টেইনলেস স্টিল | সংযোগ টাইপ: | থ্রেডড এড |
---|---|---|---|
আয়তন: | 2 | খাদ: | T304 বা T316L |
মান: | 3 এ আসম বিপিই | শৈলী: | প্রজাপতি ভালভ |
লক্ষণীয় করা: | 2 '' স্যানিটারি বাটারফ্লাই ভালভ,সম্পূর্ণ বোর স্যানিটারি প্রজাপতি ভালভ,ইপিডিএম আসন স্যানিটারি প্রজাপতি ভালভ |

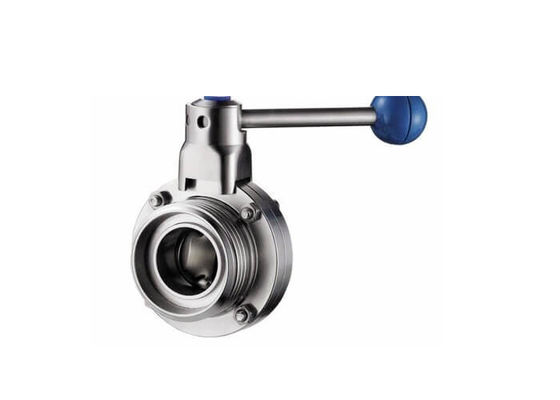

ফুল বোর 2 '' স্যানিটারি বাটারফ্লাই ভালভের সাথে পুল হ্যান্ডল, ম্যানুয়াল টাইপ
বৈশিষ্ট্য:
এটি থ্রেড / থ্রেড প্রান্ত সহ একটি ম্যানুয়াল টাইপ স্যানিটারি প্রজাপতি ভালভ যা বিচ্ছিন্নতা এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া পাইপিং সিস্টেমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এই প্রজাপতি ভালভটি ম্যানুয়ালি পরিচালনা করে।
বিশেষ উল্লেখ:
মাপ উপলব্ধ: 1/2 "থেকে 4" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4"); ডিএন 15 - ডিএন 100 ( ডিএন 15, ডিএন 20, ডিএন 25, ডিএন 40, ডিএন 50, ডিএন 65, ডিএন 80, ডিএন 100)।
উপাদান: ভালভ বডি এবং ডিস্ক উপাদান এআইএসআই 304 বা এআইএসআই 316L, 304L হতে পারে এবং অনুরোধের ভিত্তিতে 316 উপকরণ উপলব্ধ are
সর্বাধিককাজের চাপ: ডিএন 25/1 "-ডিএন 100/4" এর জন্য 145psi (10 বার);116psi (8 বার) DN125 / 5 "-DN150 / 6" এর জন্য;DN200 / 8 "-DN300 / 12" এর জন্য 73psi (5 বার)।
তাপমাত্রার ব্যাপ্তি: EPDM আসন সহ 14 ~ 248 ° F (-10 ~ 120 ° C), ভিএমকিউ (সিলিকন) আসন সহ -58 ~ 356 ° F (-50 ~ + 180 ° C)
অপারেশন: পণ্যের ফটো দেখায় 4-অবস্থানের পুল হ্যান্ডেল
শেষ সংযোগগুলি: থ্রেড / থ্রেড
পৃষ্ঠের চিকিত্সা: রা 16 ~ 32µin (0.4 ~ 0.8µm), রা 32µin ডিফল্ট।
বিকল্পসমূহ:
অনুরোধের ভিত্তিতে ভালভের দেহ এবং ডিস্ক উপাদানগুলি এআইএসআই 304 বা এআইএসআই 316L, 304L এবং 316 সামগ্রী পাওয়া যায়।
আসন এবং গ্যাসকেটটি ইপিডিএম, ভিএমকিউ (সিলিকন) বা ভিটন (এফপিএম) হতে পারে, সমস্ত এফডিএ 21 সিএফআর 177.2600 মেনে চলে।
অনুরোধ অনুসারে শেষ সংযোগটি বাট-ঝালাই করা, স্যানিটারি ট্রাই-ক্ল্যাম্প, থ্রেডড, ফ্ল্যাঞ্জড, আই-লাইন বা অন্য হতে পারে।
হ্যান্ডলগুলি: 4-অবস্থানের পুল হ্যান্ডেল;প্লাস্টিকের কভার সহ বা খাঁটি স্টেইনলেস স্টিলের একাধিক অবস্থানের হ্যান্ডেল।
বর্ণনা:
ইস্পাত | পণ্য ভিজা ইস্পাত অংশ | এআইএসআই 304 বা 316L | উপাদান পরিদর্শন রিপোর্ট প্রদান |
অন্যান্য ইস্পাত অংশ | এআইএসআই 304 | ||
সিল উপাদান | স্ট্যান্ডার্ড | ইপিডিএম | সমস্ত সিল উপকরণ এফডিএ 21CFR117.2600 মেনে চলে |
বিকল্পগুলি | ভিএমকিউ / ভিটন (এফপিএম) | ||
চাপ | কাজের চাপ | 45145psi (10 বার) | |
বায়ু অ্যাকিউউটর জন্য সরবরাহ চাপ | 70 ~ 116psi (5 ~ 8 বার) | ||
তাপমাত্রা | কাজ তাপমাত্রা |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) ভিএমকিউ (সিলিকন): -58 ~ 356 ° F (-50 ~ + 180 ° C) ভিটন (এফপিএম): -22 ~ 428 ° ফ (-30 ~ + 220 ° সে) |
|
নির্বীজন তাপমাত্রা | 150 ° C (302 ° F), সর্বোচ্চ।20 মিনিট | ||
পৃষ্ঠের চিকিত্সা | ভিতরে পৃষ্ঠ চিকিত্সা | রা 16 ~ 32µin (0.4 ~ 0.8µm) | |
বাইরে পৃষ্ঠ চিকিত্সা | রা 32 ~ 64µin (0.8 ~ 1.6µm) | ||
সংযোগ | শেষ সংযোগগুলি: বাট-ঝালাই করা, স্যানিটারি ক্ল্যাম্প, পুরুষ এবং মহিলা থ্রেডযুক্ত, ফ্ল্যাঞ্জড, আই-লাইন বা অনুরোধের ভিত্তিতে অন্য। |
রাসায়নিক রচনাগুলি:
উপাদানসমূহ | 316L (wt%) |
সি / সর্বোচ্চ | 0.035 |
এমএন / সর্বোচ্চ | 2.00 |
পি / সর্বোচ্চ | 0.045 |
এস / সর্বোচ্চ | 0.005 - 0.017 |
সি / সর্বোচ্চ | 1.00 |
নি | 10.00 - 14.00 |
Cr | 16.00 - 18.00 |
মো | এন / এ |
ফে | বাল। |
চু | এন / এ |
এন | এন / এ |
যান্ত্রিক বৈশিষ্ট্য:
শ্রেণী | প্রসার্য শক্তি (এমপিএ) |
উত্পাদন শক্তি (এমপিএ) |
লম্বা (%) |
কঠোরতা (এইচআরবি) |
316L |
85485 |
.170 |
.35 |
≤90 |
গুণ নিশ্চিত করা:
1. উপাদান নিয়ন্ত্রিত এবং অবিকল মেশিন।
2. সহজেই ঝালাই
3. দ্রুত ফিট
4. উচ্চ জারা প্রতিরোধী
5. দীর্ঘ সেবা জীবন
6. সুরক্ষা স্টক সিস্টেম।
7. ভাল প্যাকেজড
৮. দ্রুত সরবরাহ করা
9. সারফেস সমাপ্তি: # 180 গ্রিট, # 320 গ্রিট
অ্যাপ্লিকেশন:
এনওয়াইএইচইউর স্টেইনলেস স্টিল স্যানিটারি ভালভগুলি উত্পাদন শিল্পের বিস্তৃত ক্ষেত্রে প্রযোজ্য:
1. খাদ্য এবং পানীয়
2. দুগ্ধ
৩. ওয়াইন ও ব্রুয়ারী
4. প্রসাধনী
5. ফার্মাসি
6. বায়োটেকনোলজি
