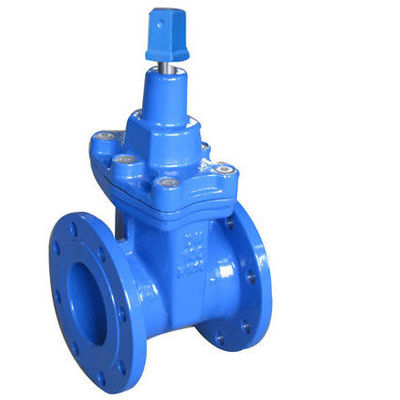

বড় ইমেজ :  পিএন 10 মেটাল সিটেড গেট ভালভ, স্টেম সিলস লসিলেন্ট সিটেড ভালভ

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: OEM
সাক্ষ্যদান: WRAS / UL / CE / FM / ISO 9001
মডেল নম্বার: ই এম
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট / পিসি
মূল্য: USD 10 ~ 10,000 /pcs
প্যাকেজিং বিবরণ: সমুদ্র সরবরাহ এবং পণ্য রক্ষার জন্য রাগডাইজেশন পাতলা পাতলা কাঠ কেস মামলা
ডেলিভারি সময়: প্রদানের 25 দিনের মধ্যে
যোগানের ক্ষমতা: 99,000 পিসি / মাস

পিএন 10 মেটাল সিটেড গেট ভালভ, স্টেম সিলস লসিলেন্ট সিটেড ভালভ

বিবরণ
আয়তন: ডিএন 40 থেকে ডিএন 1200 এ চাপ: পিএন 10, পিএন 16
লম্বা: DIN F4 / F5 বা BS5163A 1 তাপমাত্রা: -20 ~ 80 সে
শরীর: নমনীয় লোহা জিজিজি 40, ডিআই জিজিজি 50, castালাই লোহা জিজি 25 কীলক: আয়রন লেপ ইপিডিএম / এনবিআর
চক্রের উন্নত পার্শ্ব: DIN 3352, JIS 10 K, EN 7005.2 পরীক্ষা: 2.4Mpa দ্বারা পরীক্ষা শক্তি
লক্ষণীয় করা:

পিএন 10 মেটাল সিটেড গেট ভালভ

,

স্টেম সিলসিল স্টিল সীল

,

PN10 Resilient Seated Valves

ডিআইএন 3352 এফ 4 রেসিলেেন্ট সিটেড গেট ভালভ পিএন 10/16, শীর্ষ স্কয়ার হেড



বৈশিষ্ট্য



Ot শট-ব্লাস্টিং

শট-ব্লাস্টিং দ্বারা সুরক্ষামূলক পৃষ্ঠ সমাপ্ত এবং পৃষ্ঠটি মসৃণ এবং ঝরঝরে।



⊙ ফ্ল্যাটিং সিট

ছুটি না দিয়ে সহজেই অবিচ্ছিন্ন একঘেয়ে পথ, অপরিষ্কার পিল করা সহজ নয়।

তাত্ক্ষণিকভাবে তরল তৈরি করা।



Rubber রাবার দিয়ে চিকিত্সা করা

অভ্যন্তরীণ এবং বাহ্যিক উভয়ই রাবার ভলকানাইজেশন এর পরে তৈরির উন্নত জ্ঞানের সাথে আবৃত

রাবারের স্থিতিস্থাপকতা সম্পর্কে নিশ্চিত এবং সঠিক জ্যামিতির মাত্রা নিশ্চিত করুন।রাবার এবং নমনীয়

লোহা ভালভ হাত একসাথে কাস্ট।এটি দীর্ঘমেয়াদী ব্যবহারের কারণে পতন এড়াতে পারে।



⊙ বিরোধী ক্ষয়

অভ্যন্তরীণ এবং বাহ্যিক উভয়ই ক্ষয় প্রতিরোধের ক্ষমতা জোরদার করতে এবং গুণমানকে বাড়ানোর জন্য অ-বিষাক্ত পাউডার ইপোক্সি রজন দিয়ে লেপযুক্ত

জল সরবরাহ।



Ug রুগীকরণ

পুরানো নমনীয় লোহা ভালভ কোনটি দ্বারা প্রভাবিত হওয়ার পরে ফেটে যাওয়া সহজ।এটা থামতে পারে

ফাটল নমনীয় লোহা ভাল মেকানিক্স ক্ষমতা উপর নির্ভর করে।



⊙ তিনটি "○" সিল করা রিং

তিনটি “ও” - রিংয়ের সাহায্যে ফুটো খুব কমাতে পারে এবং "ও" - রিংটি হতে পারে

চাপ এবং জল না থামিয়ে এই অবস্থার অধীনে প্রতিস্থাপন।থ্রাস্ট অ্যাকলেটরি

কল্পিত প্রতিরোধ ক্ষমতা হ্রাস করে এবং অপারেশনাল টর্ককে হ্রাস করে।এবং এটি স্যুইচ সীল হতে পারে

খোলার এবং বন্ধ না করে রিং করুন।



Ig কঠোর বৃত্তাকার শরীর

শরীরটি মিনিটের মতো প্রতিষ্ঠিত হয়, অনমনীয় জ্যামিতির আকারটি ভালভের অভ্যন্তরীণ সিলিংকে নিশ্চিত করে

যে কোনও প্রক্রিয়া



⊙ হালকা ওজন

এই শরীরটি নমনীয় লোহা দিয়ে তৈরি, এটি বয়স্কদের চেয়ে 20% -30% হালকা।সহজেই ফিক্সিং এবং

পরিবেশন



অ্যাপ্লিকেশন: এই ভালভ তত্ক্ষতিকভাবে ফিক্সিং খোলার বা বন্ধ করার জন্য তরল পাইপগুলিতে প্রয়োগ করা হয়

জল, নর্দমা নিষ্কাশন, বৈদ্যুতিক শক্তি, শক্তিশক্তি পাইপ, রাসায়নিক, শিপিং, জ্বালানি উত্স ইত্যাদি



উঃ স্টেম সিলিং


ট্রিপল সুরক্ষা প্রদান করে তিনটি স্বাধীন স্টেম সিল:


N একটি এনবিআর ওয়াইপার রিং বাইরে থেকে ময়লা থেকে রক্ষা করে।


4 4 এনবিআর ও-রিং সহ একটি পলিয়ামিড গ্যালভ্যানিক জারা থেকে রক্ষা করে।


• একটি ইপিডিএম রাবার ম্যানচেট সিলিং প্রবাহের প্রধান জলবাহী সিল হিসাবে কাজ করে।


বি। বডি / বনেট সংযোগ


ভালভের দেহ এবং বোনটের অনন্য সমাবেশটি একটি টেকসই দৃ tight়তা নিশ্চিত করে:


• একটি বৃত্তাকার রাবার বোনেট গ্যাসকেট এটি প্রতিরোধের ভালভ বনেটে একটি অবকাশের সাথে ফিট করে

চাপ surges দ্বারা প্রস্ফুটিত থেকে।


• স্টেইনলেস স্টিলের বোনেট বল্টগুলি ঘেরযুক্ত ভালভের বোনেটে কাউন্টারসঙ্ক হয়

বোনেট গ্যাসকেট দ্বারা এবং গরম দ্রবীভূত করে দিয়ে সিল করা।এভাবে ক্ষয় হওয়ার কোনও ঝুঁকি নেই

যেহেতু বোল্টগুলি মাঝারি বা মাটির সংস্পর্শে আসে না।



সি কড়া বাদাম


স্থির, অবিচ্ছেদ্য কীলক বাদাম এইভাবে চলমান ভালভ অংশগুলির সংখ্যা হ্রাস করে

ক্ষয় এবং ত্রুটি ঝুঁকি হ্রাস।কীলক বাদাম দিয়ে তৈরি
সাঁকো দক্ষতা সর্বোত্তম সামঞ্জস্যতা সরবরাহ সঙ্গে dezincifications প্রতিরোধী ব্রাস

স্টেইনলেস স্টিল স্টেম সঙ্গে।


D. ভলকানাইজড ওয়েজ


নমনীয় আয়রন কোর সম্পূর্ণরূপে পানীয় জলের অনুমোদিত ইপিডিএম রাবার দিয়ে ভ্যালকনাইজড

অভ্যন্তরীণ এবং বাহ্যিকভাবে।



কোনও লোহার অংশ মাঝারিটি এবং দুর্দান্ত রাবার ভলকায়ানাইজেশনের সংস্পর্শে আসে না

রাবারের নীচে লম্বা জারা রোধ করে।



কীলক এবং ভালভের শরীরে গাইডগুলি নির্বিশেষে একটি অভিন্ন বন্ধন নিশ্চিত করে

উচ্চ চাপ.



গাইডগুলি কান্ডের ওভারলোডিং রোধ করায় নিরাপদ অপারেশন নিশ্চিত করা হয়েছে।



বোরের মধ্য দিয়ে কীলকটির বিশাল অংশ রয়েছে এবং মূলটিতে কোনও ফাঁক নেই, স্থির

জল বা অশুচি সংগ্রহ এবং দূষিত হতে পারে না।



নকশা বৈশিষ্ট্য:


স্পিন্ডেলের গ্যাসকেটগুলি ও-রিং - "থ্রেড থ্রাইড" - চাপের মধ্যে প্রতিস্থাপনযোগ্য।


ঘূর্ণিত থ্রেড এবং ভারবহন সহ স্টেইনলেস স্টিল স্পিন্ডল।


প্রতিস্থাপনযোগ্য স্পিন্ডাল বাদামের সাথে মোট সুফ্রেস রাবারযুক্ত বেড়ি।


পূর্ণ বোর সঙ্গে গেট ভালভ।


সমস্ত অংশ ক্ষয় বিরুদ্ধে সুরক্ষিত।





ডাব্লুআরএএস অনুমোদিত EPDM সহ, 1074-1 এবং 2 / EN 1171 এ স্থিতিস্থাপক গেট ভালভ
রাবার অংশ।


জিজেএস -500-7 (জিজিজি -50) এর বডি এবং বোনেট।ফিক্স ওয়েজ বাদাম সহ নমনীয় লোহার কুঁচক,

ইপিডিএম রাবারের সাথে পুরোপুরি ভल्कনাইজড।স্টেইনলেস স্টিল মিনি স্টেম।ঘূর্ণিত থ্রেড সহ 13% Cr
এবং কীলক স্টপ রিং।



একটি নাইলন ভারবহন, একটি EPDM রাবার ম্যানচেট, এবং একটি এনবিআর 4 ও-রিং সহ স্টিম সিলিং

ওয়াইপার রিংএকটি খাঁজে EPDM বনেট গ্যাসকেট, কাউন্টারসঙ্ক বোনেট বোল্টগুলি ঘিরে আছে

বনট গসকেট এবং গরম দ্রবীভূত সঙ্গে সিল।সকেটগুলি ইপিডিএমের "ইউরো" সিলিং রিংয়ের সাথে লাগানো হয়েছে

রাবার


অভ্যন্তরীণ এবং বাহ্যিকভাবে - ডিআইএন 30677-2 এবং জিএসকে নির্দেশিকাগুলিতে ইপোক্সি লেপ।








ভালভ গেট বা ক্লোজার সদস্য সাধারণত castালাই লোহা উপাদান দিয়ে তৈরি একটি কীলক আকারে হয়

যাতে উচ্চ চাপ এবং উচ্চ প্রবাহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত হতে পারে যাতে পর্যাপ্তরূপে রাগ করা যায়।



একটি স্থিতিস্থাপক আসন গেট ভালভে, ভালভের কীলকের বাইরের পৃষ্ঠটি ইলাস্টোমেরিকের সাথে প্রলেপযুক্ত

এমন উপাদান যাতে উন্নত অপারেটিং চাপগুলিতে বুদ্বুদ-টাইট সিলও সরবরাহ করতে পারে।



ভাল্বের কান্ডটি থ্রেডেড স্টেম ঘুরিয়ে চালিত করা হয় যাতে ভাল্বকে এগিয়ে নেওয়া বা প্রত্যাহার করা যায়

ভালভ হাউজিংয়ের জলপথের মধ্যে আবদ্ধ।



ভালভ বন্ধ হওয়ার পরে, প্রান্তে স্থিতিস্থাপক উপাদান অভ্যন্তরীণ সাথে বুদ্বুদ-টাইট সিল গঠন করে

ভালভ শরীরের পৃষ্ঠ।ভাল্ব অপারেটিং সিস্টেমে ময়লা বা অন্য দূষণ হতে পারে

ওয়েজ বা অন্যান্য ত্রুটিযুক্ত অসম্পূর্ণ সীল।



বর্তমান উদ্ভাবনের আর একটি বিষয় হ'ল একটি স্থিতিস্থাপক আসন গেট ভালভ সরবরাহ করা

উন্নত কীলক অপারেটর সিস্টেম যা সহজেই নির্মাণের সময় প্রবর্তিত দূষণের ক্ষতিকারক প্রভাবগুলি কাটিয়ে ওঠে বা ভালভের কাছে বহন করা পণ্যের মধ্যে আবদ্ধ থাকে read



এগুলি এবং বর্তমান আবিষ্কারের অন্যান্য অবজেক্টগুলি যা অধ্যয়ন করে তা প্রকট হয়ে উঠবে

সংযুক্ত বর্ণনা এবং অঙ্কনগুলি একটি ভালভ বিন্যাসে সরবরাহ করা হয়, এতে একটি ভালভ থাকে

হাউজিং যা জল প্যাসেজওয়ে এবং ভালভ প্যাসেজওয়ের মধ্যে একটি ভালভ সিট সংজ্ঞায়িত করে।



হাউজিং প্যাসেজওয়ের মধ্যে নিষ্পত্তি হওয়া একটি ভালভের কান্ড অপারেশনের দিক দিয়ে চলে moves

ভালভের মাধ্যমে জলের প্রবাহকে আটকাতে ভালভের আসনের সংস্পর্শে একটি বন্ধ অবস্থানের মধ্যে

প্যাসেজওয়ে এবং ভালভ প্যাসেজওয়ে দিয়ে জল প্রবাহের অনুমতি দেয় একটি উন্মুক্ত অবস্থান।



একজোড়া ব্যবধানযুক্ত ট্র্যাকগুলি পালকের উভয় পাশের ভালভের আবাসনগুলির মধ্যে নিষ্পত্তি করা হয়

এবং অপারেশন দিক বরাবর প্রসারিত।একপাশে বিরোধী ডানা ভালভের কান্ডে বহন করে,

প্রতিটি ট্র্যাক ভ্রমণ।ভালভ কান্ডের সাথে মিলিত একটি ভালভ স্টেম ভালভ উন্মুক্ত এবং ভালভ বন্ধ অবস্থানগুলির মধ্যে বিপরীত পারস্পরিক ক্রিয়াকলাপে ভালভের কীলাকে সরিয়ে দেয়।



রোলারগুলি ট্র্যাকগুলির সাথে রোলিংয়ের জন্য ডানাগুলিতে বাহিত হয় এবং স্ক্র্যাপার ব্লেডগুলি হয়

ট্র্যাকগুলি থেকে দূষিত স্ক্র্যাপে রোলার সংলগ্ন উইংসগুলিতে চালিত হয়।



ট্র্যাকগুলি একটি লাইনার সহ বা ছাড়াই সরবরাহ করা যেতে পারে।কোনও ডানা যদি রোলার ছাড়াই সরবরাহ করা হয় তবে

একটি হালকা লোডিং অ্যাপ্লিকেশন, উদাহরণস্বরূপ, ট্র্যাকটি সাধারণত লাইনার ছাড়াই সরবরাহ করা হয়।



একটি হালকা লোডিং শর্ত উত্থাপিত হতে পারে, উদাহরণস্বরূপ, একটি অনুভূমিক ভিত্তিক উপরের প্রান্তে

ভালভ বিন্যাস।তবে, ভারী লোডিংয়ের পরিস্থিতিতে যেমন নীচে

অনুভূমিকভাবে পরিচালিত ভালভ বিন্যাসের সমাপ্তি, এটি ডানা সরবরাহ করা পছন্দ করে

লোড ভারবহন রোলার সহ।



এই উদাহরণস্বরূপ, ট্র্যাকটি সাধারণত ইউ-আকারের একটি লাইনার সরবরাহ করাও পছন্দ করা হয়

ক্রস-বিভাগ এবং স্টেইনলেস স্টিলের মতো একটি রাগানো উপাদান দিয়ে তৈরি।



বিশেষ উল্লেখ:



না

নামের অংশ

উপাদান

দেহ

নমনীয় castালাই লোহা

পাথর

নমনীয় castালাই লোহা + EPDM

কান্ড বাদাম

ZCuAl10Fe3 গুনমেটাল

গ্যাসকেট

ইপিডিএম

শিরাবরণ

নমনীয় castালাই লোহা

গ্রন্থি গ্যাসকেট

ZCuAl10Fe3 গুনমেটাল

7

কান্ড

2Cr13 এসএসএক্স 20Cr13

8

গ্রন্থি

নমনীয় castালাই লোহা

9

রাবার ওয়াইপার

ইপিডিএম / এনবিআর

10

হাত চাকা

নমনীয় castালাই লোহা









প্রযোজ্য মানসমূহ

⊙ আমেরিকান স্ট্যান্ডার্ড
এএনএসআই / এডাব্লুডাব্লুএ C509 এর নকশা করুন
ASME B16.10-2000 (আইএসও 3 সিরিজ) এর মুখোমুখি মুখোমুখি
এসএমই / এএনএসআই বি 16.42-1998 তে ফ্ল্যাঞ্জ এবং তুরপুন


⊙ ব্রিটিশ স্ট্যান্ডার্ড
BS5163, BS5150 তে নকশা করুন
BS5163 (আইএসও 3series, ISO19 সিরিজ) এর মুখোমুখি মুখোমুখি
BS4504 part1 (EN1092) এ ফ্ল্যাঞ্জ এবং তুরপুন


⊙ জার্মানি স্ট্যান্ডার্ড
DIN3352 তে ডিজাইন করুন
DIN3202 তে মুখোমুখি মুখোমুখি (F4: আইএসও 14 সিরিজ; এফ 5: আইএসও 15 সিরিজ)
BS EN1092 এ ফ্ল্যাঞ্জ এবং তুরপুন

অ্যাপ্লিকেশন:এই ভালভ যেমন জলের মধ্যে ফিক্সিং খোলার বা বন্ধ করার জন্য তরল পাইপে ব্যাপকভাবে প্রয়োগ করা হয়,

নিকাশী নিষ্কাশন, বৈদ্যুতিক শক্তি, শক্তিশক্তি পাইপ, রাসায়নিক, শিপিং, জ্বালানি উত্স ইত্যাদি
