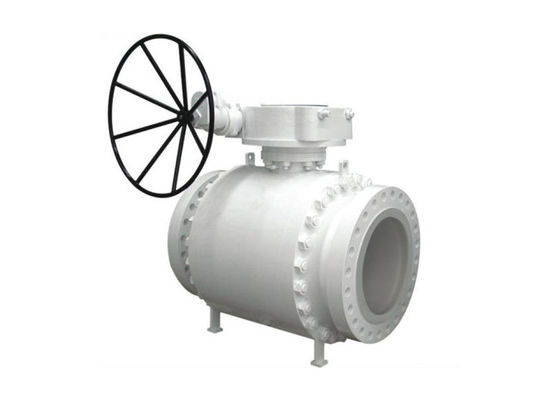

BS5351 কার্বন ইস্পাত টার্ননিওন নরম সিটেড বল ভালভ

নরম সিটেড ইন্ডাস্ট্রাল টার্নিয়ন মাউন্ট বল বল ভালভ

ট্রুনিয়ন মাউন্ট করা বল ভালভগুলি পাইপলাইনে মাঝারি প্রবাহকে থামাতে ব্যবহৃত কোয়ার্টার-টার্ন ভালভ।এই ভালভগুলি কেন্দ্রের একটি বৃত্তাকার বা গোলাকৃতির ডিস্ক বৈশিষ্ট্যযুক্ত যা প্রবাহ শুরু করতে বা থামাতে ঘোরানো হয়।এই ডিস্কটিকে একটি বল বলা হয় এবং এতে একটি ফাঁকা কেন্দ্র রয়েছে।বল ভালভ অত্যন্ত বহুমুখী এবং সাধারণত শিল্প প্রয়োগে যেখানে টাইট শাট-অফ প্রয়োজন হয় ব্যবহৃত হয় off

ট্রুনিয়ন মাউন্ট করা বল ভালভগুলিতে বলটির জন্য অতিরিক্ত সমর্থন রয়েছে।এই সমর্থনটি একটি শ্যাফটের আকারে এবং একে ট্রুনিয়ন বলে।ট্রুনিয়নটি প্রবাহ থেকে যে কোনও অতিরিক্ত চাপ শোষণ করে, ভালভের বল এবং আসনগুলির উপর চাপ হ্রাস করে।ট্রুনিয়ন মাউন্ট করা বল ভালভগুলি উচ্চ-চাপ, বৃহত আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে কম অপারেটিং টর্ক প্রয়োজন হয়।

নকশা বৈশিষ্ট্য

• পূর্ণ বন্দর, 1/2 "~ 6" (DN15 ~ DN150)
• ডব্লিউপি: CLASS 150-300
• ডাব্লুটি:: -20 ডিগ্রি সেলসিয়াস 200 ডিগ্রি সেন্টিগ্রেড (-4 ° এফ ~ 392 ডিগ্রি ফারেনহাইট)
• আপনি উত্তর দিবেন না আপনি উত্তর দিবেন না
• প্রুফ স্টেম উড়িয়ে
• সিলিকন ফ্রি
• অ্যান্টি-স্ট্যাটিক ডিভাইস (বিকল্প)
• লকিং ডিভাইস
• মাউন্টিং প্যাড আইএসও 5211
• ফ্ল্যাঞ্জের মাত্রা: ASME B16.5
• সামনাসামনি: ASME B16.10

বল ভালভের জন্য উপাদান নির্বাচন:

• কার্বন ইস্পাত (A105-WCB, WCC)
• নিম্ন টেম্পেরচার কার্বন ইস্পাত (এলএফ 2-এলসিসি, এলসিবি)
• স্টেইনলেস স্টিল (এসএস 304, এসএস 304 এল, এসএস 316, এসএস316 এল, এসএস 347, 904 এল)
• নিম্ন মিশ্র (F1-WC1, F11-WC6, F22-WC9)
• উচ্চ মিশ্র (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• দ্বৈত এবং সুপার দ্বৈত (2205-4A, 2507-5A, S32760-6A)
• ব্রোঞ্জ (C95800, C95500, C95400)
• ইনকোনেল (ইনকনেল 625, ইনকনেল 825)
