পণ্যের বিবরণ:
|
ভালভ উপাদান: | মরিচা রোধক স্পাত | সংযোগ: | চক্রের উন্নত পার্শ্ব |
---|---|---|---|
আয়তন: | DN15 ~ DN200 | অপারেশন: | হাতল |
চাপ: | PN16 | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ফুল পোর্ট ফ্ল্যাঞ্জ এন্ড বল ভালভ,পিএন 16 ফ্ল্যাঞ্জ এন্ড বল ভালভ,জেবি / টি 79 কানেকশন ফ্ল্যাঞ্জ এন্ড বল বল ভালভ |

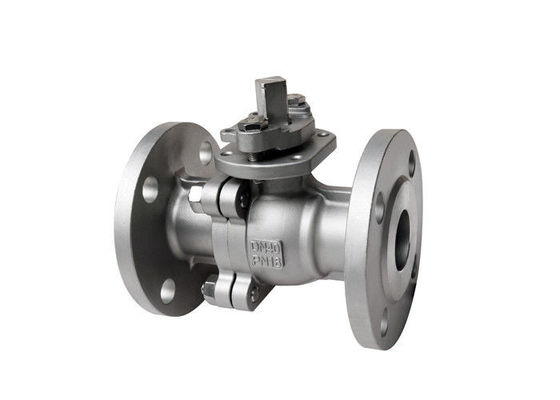

হ্যান্ডেল পরিচালিত ফুল পোর্ট ফ্ল্যাঞ্জড বল ভালভ ডাবল ফ্ল্যাঞ্জ সমাপ্ত হয় জিবি স্ট্যান্ডার্ড
বিশেষ উল্লেখ
ভালভ বৈশিষ্ট্য
দ্রুত ইনস্টলেশন, ইন-লাইন রক্ষণাবেক্ষণ এবং পুনর্নির্মাণের জন্য ফ্ল্যাঞ্জড প্রান্তগুলির সাথে বডি ডিজাইন বিভক্ত করুন।সলিড বল নির্মাণ কাঠামোগত অখণ্ডতা সরবরাহ করে এবং প্রবাহের অশান্তিকে হ্রাস করে।
শারীরিক সংযোজন ভালভ ইন্টার্নালগুলির অত্যধিক সংকোচন প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যার ফলে ধারাবাহিক এবং কম অপারেটিং টর্ক হয়।
মাউন্টিং প্যাড অভিনেত্রীর স্বাচ্ছন্দ্য এবং বিনিময়যোগ্যতার জন্য আইএসও 5211 মেনে চলে
নীচে লোড বোঝা আউট প্রুফ স্টেম।
বিনিয়োগের কাস্ট বডি এবং 1/2 2 থেকে 2 izes আকারে ক্যাপ করুন ″2-1 / 2 "থেকে 10 izes আকারে বালির কাস্ট বডি এবং ক্যাপ করুন ″
বেসিক ডিজাইন ASME / এএনএসআই বি 16.34 এবং এন 12516-1 মেনে চলে
ফ্ল্যাঞ্জড এএসএমই / এএনএসআই বি 16.5 এর সাথে সমাপ্ত হয়
মুখোমুখি মাত্রা ASME / এএনএসআই বি 16.10 মেনে চলে
API 598 এবং এএনএসআই বি 16.34 অনুসারে পরীক্ষিত
আকার পরিসীমা:
- ডিএন 15 ~ ডিএন 200
চাপ রেটিং:
- জিবি পিএন 16 পিএন 25 পিএন 40
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
বল ভালভ এবং গেট ভালভ একই ধরণের ভালভ।পার্থক্যটি হ'ল খোলার ও সমাপ্ত অংশটি একটি বল এবং বলটি ভাল্বের দেহের চারপাশে ঘূর্ণায়মানটি ভালভটি খোলার এবং বন্ধ করার জন্য।বল ভালভটি সাধারণত পাইপলাইনে মাঝারি প্রবাহের দিকটি কাটা, বিতরণ এবং পরিবর্তন করতে ব্যবহৃত হয়।ফ্ল্যাঞ্জ বল ভালভ স্ট্যান্ডার্ড জিবি / টি 21465-2008 "ভালভ টার্মিনোলজি" হিসাবে সংজ্ঞায়িত করা হয়েছে: খোলার এবং সমাপনী সদস্য (গোলক) ভালভ স্টেম দ্বারা চালিত হয় এবং ভালভ স্টেমের অক্ষের চারপাশে ঘোরে।
ইউনিট: মিমি | |||||||
চাপ | আকার | এল | E | φ বি | .C | টি | চ |
পিএন 16 | 15 | 130 | 95 | 65 | 45 | 14 | ঘ |
20 | 140 | 105 | 75 | 55 | 14 | ঘ | |
25 | 150 | 115 | 85 | 65 | 14 | ঘ | |
32 | 165 | 135 | 100 | 78 | 16 | ঘ | |
40 | 180 | 145 | 110 | 85 | 16 | ঘ | |
50 | 200 | 160 | 125 | 100 | 16 | ঘ | |
65 | 220 | 180 | 145 | 120 | 18 | ঘ | |
80 | 250 | 195 | 160 | 135 | 20 | ঘ | |
100 | 280 | 215 | 180 | 155 | 20 | ঘ | |
125 | 320 | 245 | 210 | 185 | 22 | ঘ | |
150 | 360 | 280 | 240 | 210 | 24 | ঘ | |
200 | 400 | 335 | 295 | 265 | 26 | ঘ |
প্রয়োগ
বল ভালভটি সাধারণত পাইপলাইনে মাঝারি প্রবাহের দিকটি কাটা, বিতরণ এবং পরিবর্তন করতে ব্যবহৃত হয়।
বল ভালভ শক্তি
1. অ্যান্টি-স্ট্যাটিক পারফরম্যান্স: বল, ভালভ স্টেম এবং ভালভের দেহের মধ্যে একটি বসন্ত সাজানো হয়, এবং স্যুইচিং প্রক্রিয়া দ্বারা উত্পাদিত স্থিতিশীল বিদ্যুৎ পাওয়া যায়।
২. যেহেতু পলিটেট্রাফ্লুওরোথিলিনের মতো উপাদানের ভাল স্ব-তৈলাক্তকরণ সম্পত্তি রয়েছে এবং গোলাকার দেহের সাথে ঘর্ষণ ক্ষতির পরিমাণ কম, বায়ুসংক্রান্ত বল ভালভের পরিষেবা জীবন দীর্ঘ।
3. তরল প্রতিরোধের কম, এবং বায়ুসংক্রান্ত বল ভালভ সব ধরণের ভালভ মধ্যে ক্ষুদ্রতম তরল প্রতিরোধের সাথে এক।
4. ভালভ স্টেম সীল নির্ভরযোগ্য।যেহেতু ভালভ স্টেমটি কেবল উত্তোলন আন্দোলনের মতোই আন্দোলন করে, ভালভ স্টেমের প্যাকিং সিলটি ক্ষতিগ্রস্থ হওয়া সহজ নয় এবং মাঝারিটির চাপ বাড়ার সাথে সাথে সিলিং ক্ষমতাটি বৃদ্ধি পায়।
মডেল নির্বাচন
2 পিসি পূর্ণ বন্দর ভাসমান বল ভালভ
স্ট্যান্ডার্ড | এএনএসআই | জিবি | জেআইএস | DIN |
চাপ | 150LB / 300LB | পিএন 16 / পিএন 25 / পিএন 40 | 10 কে / 20 কে | পিএন 16 / পিএন 25 / পিএন 40 |
ম্যাট্রিয়াল | 1) সিএফ 8 / এসএস 304 2) সিএফ 8 এম / এসএস 316 3) সিএফ 3 / এসএস 304 এল 4) সিএফ 3 এম / এসএস 316 এল 5) ডব্লিউসিবি | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
