পণ্যের বিবরণ:
|
কপাটক: | CF8 | বল: | CF8 |
---|---|---|---|
আসন সামগ্রী: | PTFE হয় | আয়তন: | 1/2 "~ 8" |
মান: | ANSI | গঠন: | পুরো বন্দর |
লক্ষণীয় করা: | 150LB স্টেইনলেস স্টিল flanged বল ভালভ,সিএফ 8 স্টেইনলেস স্টিল flanged বল ভালভ,এএনএসআই স্ট্যান্ডার্ড flanged বল ভালভ |

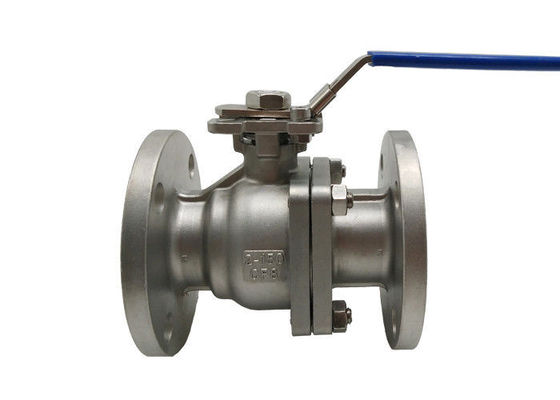

ক্লাস 150LB সিএফ 8 স্টেইনলেস স্টিল ফ্ল্যাঞ্জড বল ভালভ 2 ইঞ্চি অপারেটিং হ্যান্ডেল দ্বারা
বিশেষ উল্লেখ
স্টেইনলেস স্টিল 2-পিস পূর্ণ পোর্ট এএনএসআই 150 # ফ্ল্যাঞ্জড বল ভালভ সাধারণ রাসায়নিক এবং শিল্পকৌশল অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই বিনিয়োগের castালাই ভালভগুলি কোয়ার্টার টার্ন ল্যাচ-লকিং হ্যান্ডেলের সাথে কম অপারেটিং টর্ক সরবরাহ করে।হ্যান্ডেল অপসারণ শিল্পের স্ট্যান্ডার্ড আইএসও 5২11 সরাসরি মাউন্টিং প্যাডের সাথে বৈদ্যুতিক বা বায়ুসংক্রান্ত অ্যাকিউইটরেটারগুলি সহজে মাউন্ট করার অনুমতি দেয়।এটি যথার্থ শ্যাফ্ট প্রান্তিককরণের বীমা করে এবং অতিরিক্ত বন্ধনী এবং কাপলিংয়ের প্রয়োজনীয়তা দূর করে।ট্রিপল স্টেম সিল ডিজাইনটি লাইভ-লোড এবং স্ব-সামঞ্জস্যযোগ্য, পরিধান, চাপ এবং তাপমাত্রার ওঠানামার ক্ষতিপূরণ দেয়।সমস্ত ভালভ এপিআই 598 অনুযায়ী পরীক্ষা করা হয়।
সীমাহীন প্রবাহের জন্য পূর্ণ বন্দর
316 স্টেইনলেস স্টিলের দেহ, বল এবং স্টেম
প্রুফ স্টেম উড়িয়ে দিন
আরটিএফই বলের আসনগুলি সাইকেল লাইফ বাড়ায় এবং টর্ককে হ্রাস করে
ট্রিপল আরটিএফই / ভিটন স্টেম সিল ডিজাইন, লাইভ লোড
ল্যাচ লকিং হ্যান্ডেল (প্যাডলকযোগ্য)
অভিনেতা প্রস্তুত ISO5211 সরাসরি মাউন্ট প্যাড
অ্যান্টি-স্ট্যাটিক ডিজাইন
চাপ | আকার | ডি | এল | E | φ বি | .C | টি | চ | N-φh | এইচ | এইচ 1 | ডাব্লু | এম | পি |
Class150 | ১/২ " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2 " | আরও বিশেষ উল্লেখ, অবাধে আমাদের সাথে যোগাযোগ করুন | |||||||||||||
3 " | ||||||||||||||
4 " | ||||||||||||||
5 " | ||||||||||||||
6 " | ||||||||||||||
8 " |
সংক্ষেপে পরিচয়
ভাসমান বল ভালভের কাঠামোটি ভাসমান।মাঝারি চাপের ক্রিয়া অনুসারে বলটি আউটলেট প্রান্তের সিলিং সুনিশ্চিত করতে আউটলেট প্রান্তে সিলিং পৃষ্ঠের বিরুদ্ধে একটি নির্দিষ্ট স্থানচ্যুতি তৈরি করতে পারে এবং টিপতে পারে।
ভাসমান বল ভালভের একটি সাধারণ কাঠামো এবং ভাল সিলিং পারফরম্যান্স রয়েছে তবে বলের ভারটি ভার্চিং মিডিয়ামের সাথে জড়িত সমস্তই আউটলেট সিলিং রিংগুলিতে সঞ্চারিত হয়, তাই সিলিং রিংয়ের উপাদানগুলি কাজের ভারকে সহ্য করতে পারে কিনা তা বিবেচনা করা প্রয়োজন consider গোলাকার মাধ্যম।এই কাঠামোটি মাঝারি এবং নিম্নচাপের বল ভালভগুলিতে বহুল ব্যবহৃত হয়।
বল ভালভের শক্তি
1. তরল প্রতিরোধ ক্ষমতা ছোট, এবং পূর্ণ-বোর বল ভালভ প্রায় কোনও প্রবাহ প্রতিরোধের সাথে নেই।
2. সাধারণ কাঠামো, ছোট আকার এবং হালকা ওজন।
৩. এটির দুটি সিলিং ফেস রয়েছে, এবং বল ভালভের সিলিং পৃষ্ঠের উপাদানটি বিভিন্ন প্লাস্টিকগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, এবং ভাল সিলিং কর্মক্ষমতা রয়েছে এবং সম্পূর্ণ সিলিং অর্জন করতে পারে।এটি ভ্যাকুয়াম সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে।
মডেল নির্বাচন
2 পিসি পূর্ণ বন্দর ভাসমান বল ভালভ
স্ট্যান্ডার্ড | এএনএসআই | জিবি | জেআইএস | DIN |
চাপ | 300LB | পিএন 16 / পিএন 25 / পিএন 40 | 10 কে / 20 কে | পিএন 16 / পিএন 40 |
ম্যাট্রিয়াল | 1) সিএফ 8 / এসএস 304 2) সিএফ 8 এম / এসএস 316 3) সিএফ 3 / এসএস 304 এল 4) সিএফ 3 এম / এসএস 316 এল 5) ডব্লিউসিবি | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
