পণ্যের বিবরণ:
|
শরীর উপাদান: | CF8, CF8M, WCB, cf3, CF3M | বল উপাদান: | CF8, CF8M |
---|---|---|---|
আসন সামগ্রী: | PTFE হয় | বন্দর মডেল: | টি-পোর্ট |
মান: | গিগাবাইট | ||
লক্ষণীয় করা: | থ্রি ওয়ে ফ্ল্যাঞ্জ এন্ড বল ভালভ,টি পোর্ট ফ্ল্যাঞ্জ এন্ড বল ভালভ,সিএফ 8 এম ফ্ল্যাঞ্জ এন্ড বল ভালভ |

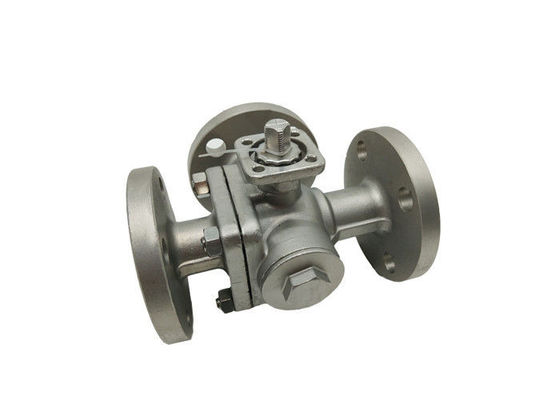

Q45F 16P টি - পোর্ট 3 ওয়ে ফ্ল্যাঞ্জ সিএফ 8 এম বল ভালভ ভাসমান উচ্চ প্লাটফর্ম কন্ট্রোল ভালভ
বর্ণনা
ওয়ান পিস স্টেম / বল ট্রুনিয়ন সাপোর্ট ডিজাইন বলের যথার্থ ক্রিয়া এবং অবস্থানের জন্য সরবরাহ করে positionএই সুনির্দিষ্ট বল পজিশনিং প্রায়শই বেশি সাধারণ মাল্টি-পিস স্টেম বল ডিজাইনে সম্ভব হয় না।এটি সমস্ত পক্ষকে ফাঁস ছাড়াই একটি খালি বা ব্লক পোর্ট হিসাবে ব্যবহার করার অনুমতি দেয়।
বৈশিষ্ট্য ও উপকারিতা
এক টুকরো স্টেম এবং বল ট্রুনিয়োন সাপোর্ট ডিজাইন
অনিয়ন্ত্রিত প্রবাহের জন্য পূর্ণ বন্দর
তিনটি আসনের নকশা সঠিক বলের অবস্থান বজায় রাখে
অ্যাকুয়েটর মাউন্ট প্যাড
অ্যান্টি-স্ট্যাটিক গ্রাউন্ডিং ডিভাইস
অবস্থানগত সুরক্ষা লকআউটের জন্য খোলা এবং বন্ধ লকিং ডিভাইস
টি এবং এল বন্দরগুলির জন্য ফ্লো পরিকল্পনাগুলি অন্য অনেক প্রবাহের পরিকল্পনার জন্য ফিল্ডটিকে পুনরায় সাজানো যেতে পারে
3/4 "থেকে 4" আকারের জন্য বডি গহ্বর ফিলার উপলব্ধ
থ্রি-ওয়ে বল ভালভ টি এবং এল সংস্করণে উপলব্ধ।টি-টাইপ তিনটি অর্থোগোনাল পাইপগুলিকে একে অপরের সাথে যোগাযোগ করতে সক্ষম করে এবং তৃতীয় চ্যানেলটিকে বিভাজন হিসাবে কাজ করতে এবং সংহত করতে কেটে দেয় offএল থ্রি-ওয়ে বল ভালভ টাইপ কেবল দুটি পাইপকে একে অপরের সাথে অরথগোনাল সংযোগ করতে পারে এবং তৃতীয় পাইপকে একই সময়ে একে অপরের সাথে সংযুক্ত রাখতে পারে না, কেবল বিতরণ করতে।
চাপ | আকার | এল | এল 1 | ডি | ডি 1 | ডি 2 | জেড-এড | ISO5211 ডি |
4 -WW |
পিএন 16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | এফ 5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | এফ 5-এফ 7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | এফ 5-এফ 7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | এফ 5-এফ 7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
প্রয়োগ
ভালভটি মূলত শিল্প সঞ্চালিত জল সরবরাহ এবং নিকাশী, শহুরে জল সরবরাহ এবং নিকাশী, উচ্চ-বৃদ্ধি এবং পাম্পের চাপযুক্ত জলের আউটলেটগুলির হোটেলগুলিতে ব্যবহৃত হয়, জল কেটে ব্যবহার করা হয় এবং ধ্বংসাত্মক জল হাতুড়ি নির্মূল করা হয়, নিরাপদ অভিযানের গ্যারান্টি দেয় পাইপ নেটওয়ার্কের।পরিবেশগত প্রয়োজনীয়তা, কোনও কম্পন, গোলমাল, কোনও মসৃণ অপারেশন, হোটেলগুলি, আবাসিক শান্ত এবং একটি পাওয়ার-সাশ্রয়ী কার্যকারিতা রয়েছে তা নিশ্চিত করার জন্য সম্পূর্ণ অ্যাকাউন্ট নেওয়ার জন্য ডিজাইন করা হয়েছে।
ভাসমান বল ভালভের সুবিধা
1. তরল প্রতিরোধের কম, এবং প্রতিরোধের সহগ পাইপ দৈর্ঘ্যের সমান।
2. কাঠামোটি সহজ, আকারে ছোট এবং ওজনে হালকা।
3. এটি কমপ্যাক্ট এবং নির্ভরযোগ্য, এবং ভাল সীল বৈশিষ্ট্য আছে।এটি ভ্যাকুয়াম সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে।
৪. অপারেশনটি সুবিধাজনক, প্রারম্ভিক এবং বন্ধটি দ্রুত, এবং ঘূর্ণনটি 90 opening সম্পূর্ণ উদ্বোধন থেকে সম্পূর্ণ বন্ধের দিকে, যা দীর্ঘ-দূরত্ব নিয়ন্ত্রণের জন্য সুবিধাজনক।
5. রক্ষণাবেক্ষণ সুবিধাজনক, বল ভালভের একটি সাধারণ কাঠামো রয়েছে, এবং সিলিং রিংটি সাধারণত চলমান হয়, এবং বিচ্ছিন্নকরণ এবং প্রতিস্থাপন তুলনামূলকভাবে সুবিধাজনক হয়।
Fully. যখন পুরোপুরি খোলা বা সম্পূর্ণ বন্ধ হয়ে যায় তখন বল এবং ভালভের আসনের সিলিং পৃষ্ঠটি মাঝারিটি থেকে বিচ্ছিন্ন হয় এবং মাঝারিটি ভাল্বের সিলিং পৃষ্ঠের ক্ষয় ঘটায় না।
Small. উচ্চ শূন্যস্থান থেকে উচ্চ চাপ পর্যন্ত ছোট থেকে কয়েক মিলিমিটার পর্যন্ত কয়েক মিমি পর্যন্ত প্রশস্ত অ্যাপ্লিকেশন প্রয়োগ করা যেতে পারে।
