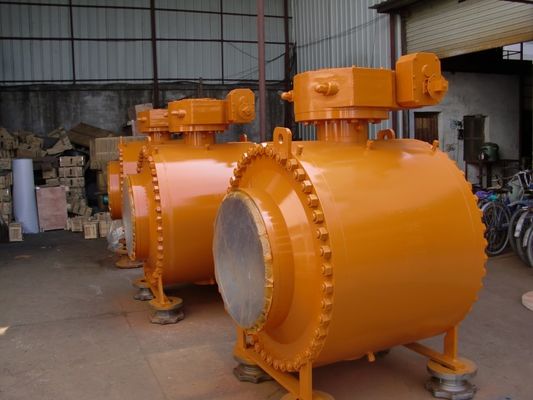

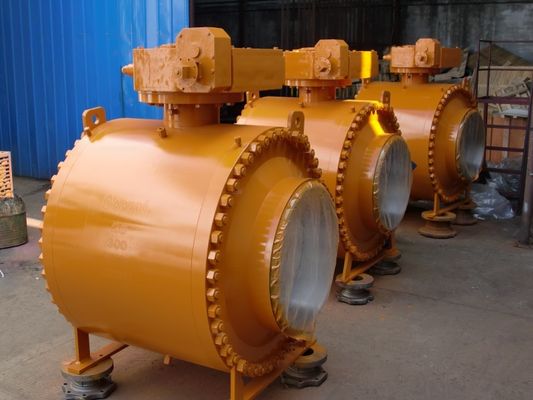

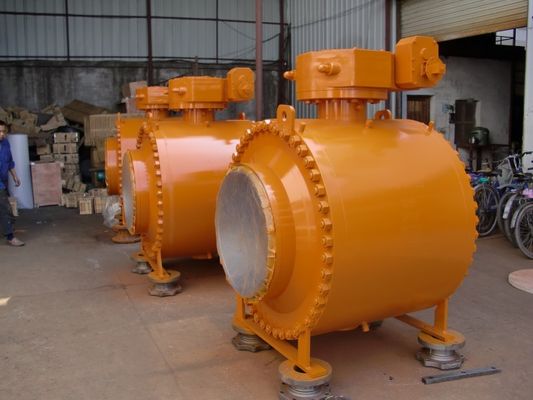

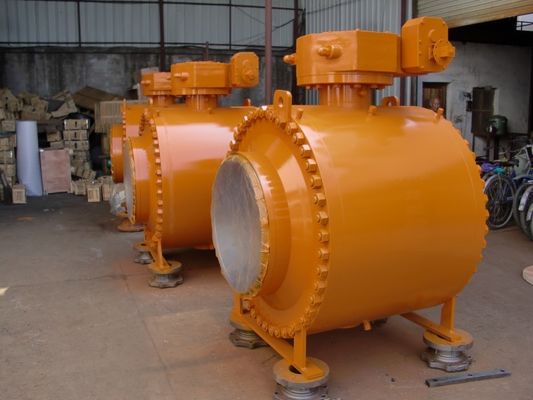

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি
বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি

বড় ইমেজ :  বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: OEM
সাক্ষ্যদান: API6D,API607
মডেল নম্বার: ই এম
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1pc
প্যাকেজিং বিবরণ: পলিউডের মামলাগুলি
ডেলিভারি সময়: 2-15weeks
পরিশোধের শর্ত: L / সি, টি / টি
যোগানের ক্ষমতা: প্রতি বছর 20000 পিসি

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি

বিবরণ
আয়তন: আকার: এনপিএস 2 "থেকে 60" চাপ: 150LB থেকে 2500LB
তাপমাত্রা সীমা: -196 ~ ~ 300 ℃ নিম্ন তাপমাত্রা, সাধারণ তাপমাত্রা এবং উচ্চ তাপমাত্রা দেহ এবং ছাঁটা উপাদান: কাস্ট স্টিল, ডাব্লুসিবি, এএসটিএম এ 105, এএসটিএম এ 350 এলএফ 2, এএসটিএম এ 182 এফ 304 এফ 304 এল এফ 1616
আসন সামগ্রী: পিটিএফই, আরপিটিএফই, ডিভলন, মলন, পিইকে, ধাতব আসন দেহ এবং স্টেম সিলিং: অরিং (এফকেএম, এফএফকেএম এনবিআর, এফপিএম এইচএনবিআর, ভিটোন, ইপিডিএম, আফলা), সর্পিল ক্ষত গ্যাসকেট (৩১SS এ
লক্ষণীয় করা:

300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভ

,

পিটিএফই আসন ট্রুননিয়ন মাউন্ট বল ভালভ

,

বিডব্লিউ সমাপ্ত ট্রুনিয়ন মাউন্ট বল ভালভ

ডাবল ব্লক এবং ব্লিড বল ভালভ সাইড এন্ট্রি 300LB BW শেষ হয়





অ্যানশোর এবং অফশোর তেল এবং গ্যাস, তেল পরিশোধন ও প্রক্রিয়াকরণ এবং পেট্রোকেমিক্যাল শিল্পের ভালভ অ্যাপ্লিকেশনগুলির প্রয়োজনীয়তাগুলি পূরণ করতে আমরা API 6D ভালভ স্ট্যান্ডার্ড অনুসারে নকশা করা সাইড এন্ট্রি ট্রুনিয়ন বল ভালভ সরবরাহ করতে সক্ষম।

সাইড এন্ট্রি ভালভগুলি শক্তিশালী, গুরুতর পরিষেবা ভালভ হিসাবে তৈরি করা হয়েছে, উচ্চ চাপ (এএনএসআই # 2500) এ অপারেশনকে প্রতিরোধ করতে সক্ষম এবং সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য শূন্য বন্ধ রাখতে সক্ষম।এই ভালভ হাইড্রোকার্বন পরিষেবার জন্য জরুরি শাটডাউন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

ডিজাইন এবং বৈশিষ্ট্যগুলি

ডিজাইন স্ট্যান্ডার্ড: পাইপলাইন ভালভের জন্য এপিআই 6D নির্দিষ্টকরণ (বল)

স্ট্যান্ডার্ড মাপ: ডিএন 25 থেকে ডিএন 600, 1 "থেকে 24", পূর্ণ এবং হ্রাস বোর (অনুরোধে আরও বড় আকারের)

চাপ রেটিং: এএনএসআই 150 থ্রো 'থেকে এএনএসআই 2500 সম্পূর্ণ রেটিং

তাপমাত্রার ব্যাপ্তি: -196 ° C থেকে + 500 °

ফায়ারসেফ স্ট্যান্ডার্ডস: ভালভের ফায়ার টেস্টের জন্য এপিআই 6 এফএ স্পেসিফিকেশন

আসন ফাঁস পরীক্ষা: আইএসও 5208, বা এএনএসআই / এফসিআই 70-2 বর্গ এবং ষষ্ঠ, বা অন্যান্য আন্তর্জাতিক পরীক্ষার মান।

ফ্ল্যাঞ্জ সংযোগ: এএসএমই বি 16.5 (1 "থেকে 24") বা বাটওয়াল্ডকে ASME B16.25 এ ফ্ল্যাঞ্জ করা হয়েছে

যান্ত্রিক জয়েন্টগুলি: গ্রাহকের নির্দিষ্টকরণ (অ্যাপ্লিকেশনের উপর নির্ভরশীল) মেটাতে সিল ডিজাইন এবং উপকরণগুলি

শীর্ষ ফ্ল্যাঞ্জ: আইএসও 5211

অপারেশন: গিয়ারবক্স বা অ্যাকুয়েটর ব্যবহার করে স্বয়ংক্রিয়ভাবে ম্যানুয়াল অপারেশন।

নির্মাণের সামগ্রী: কার্বন ইস্পাত, স্টেইনলেস স্টিল, দ্বৈত এবং সুপার ডুপ্লেক্স স্টেইনলেস স্টিল, ইনকনেল, মোনেল, হস্টেলয়, ইনকোলয় এবং সর্বাধিক বাণিজ্যিকভাবে জাল / বার উপকরণ পাওয়া যায়।



গ্রিজ ইঞ্জেকশন ডিভাইস

ডিএন 150 (এনপিএস 6) এর জন্য এবং স্টেম এবং বৃহত্তর সিটটি সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করা হয়, ডিএন 125 এবং আরও ছোটর জন্য, আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করতে পারি।ও-রিংটি দুর্ঘটনার কারণে ক্ষতিগ্রস্থ হলে ভালভের আসনটির রিং এবং স্টেম লিকের মাধ্যমে মিডিয়া প্রতিরোধের জন্য ইনজেকশনযুক্ত সিলান্ট সিল করে।

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 0



ফায়ার সেফ ডিজাইন

বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 1





সিলিং বিকল্প

নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল

সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন

প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 2





ডাবল ব্লক এবং রক্ত ​​(ডিবিবি)

বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 3



ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)

ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 4





বল ভালভ প্রকার নকশা এবং উত্পাদন মুখোমুখি / শেষ থেকে শেষ ফ্ল্যাঞ্জ ডাইমেনশনস চাপ তাপমাত্রা রেটিং পরিদর্শন এবং পরীক্ষা
স্প্লিট ফ্ল্যাঞ্জ বল ভালভ BS5351 এএনএসআই বি 16.10 এএনএসআই বি 16.5 এএনএসআই বি 16.34 এপিআই 6 ডি
স্থির flange বল ভালভ API6D / API608 এপিআই 6 ডি এএনএসআই বি 16.47 এএনএসআই বি 16.34 API598



মূল উপাদান

শরীর উপাদান ট্রিম উপাদান সিল উপাদান গ্যাসকেট / প্যাকিং
ডাব্লুসিবি / এলসিবি / সিএফ 8 / সিএফ 8 এম / সিএফ 3 / সিএফ 3 এম, ইসি। SS410, SS420, SS304, SS316, ETC পিটিএফই, আরপিটিএফই, পিইইকে, পিপিএল, ইসিটি। গ্রাফাইটপিটিএফই, পিপিএলইত্যাদি




ডিজাইন ডেটা

ডিজাইনের মান: API 6D, DIN3357-1, EN12516-1

মুখোমুখি মান: API6D, ASME B16.10, DIN3202

সংযোগের মান: এএসএমই বি 16.5, এএসএমই বি 16.47, ডিআইএন 2543/4, এএসএমই বি 16.25

পরীক্ষা ও পরিদর্শন মান: API 6D, API 598

কাজের তাপমাত্রা: -196 ℃ 10 610 ℃

সংযোগের ধরণ: আরএফ, আরটিজে, এফএফ, বিডব্লিউ.বিএসপিটি, এনপিটি

টক পরিবেশ: NACE MR0175



ডিজাইন বৈশিষ্ট্য

1: পূর্ণ বোর বা হ্রাস বোর
2: টু-পিস বা থ্রি-পিস বডি স্ট্রাকচার
3: ডাবল ব্লক ও রক্তপাত, দ্বৈত বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি -1 এবং ডিআইবি -2)
4: ফায়ার সেফ ডিজাইন (এপিআই 607)
5: ব্লাউট প্রুফ সিস্টেম
6: অ্যান্টি-স্ট্যাটিক ডিজাইন
7: স্ব গহ্বর ত্রাণ
8: পলাতক নির্গমন পরীক্ষা (alচ্ছিক)







বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 5









বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 6



বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 7

বিডাব্লু পিটিএফই সিট 300 এলবি ট্রুনিয়ন মাউন্ট বল ভালভের সমাপ্তি 8
