বাড়ি পণ্যট্রুনিয়ন মাউন্ট বল ভালভ

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ
ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ

বড় ইমেজ :  ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: OEM
সাক্ষ্যদান: API6D,API607
মডেল নম্বার: ই এম
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1pc
প্যাকেজিং বিবরণ: পলিউডের মামলাগুলি
ডেলিভারি সময়: 2-15weeks
পরিশোধের শর্ত: L / সি, টি / টি
যোগানের ক্ষমতা: প্রতি বছর 20000 পিসি

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ

বিবরণ
আয়তন: এনপিএস 2 "থেকে 60" চাপ: 150LB থেকে 2500LB
তাপমাত্রা সীমা: -196 ~ ~ 300 ℃ নিম্ন তাপমাত্রা, সাধারণ তাপমাত্রা এবং উচ্চ তাপমাত্রা দেহ এবং ছাঁটা উপাদান: কাস্ট স্টিল, ডাব্লুসিবি, এএসটিএম এ 105, এএসটিএম এ 350 এলএফ 2, এএসটিএম এ 182 এফ 304 এফ 304 এল এফ 1616
আসন সামগ্রী: পিটিএফই, আরপিটিএফই, ডিভলন, মলন, পিইকে, ধাতব আসন দেহ এবং স্টেম সিলিং: অরিং (এফকেএম, এফএফকেএম এনবিআর, এফপিএম এইচএনবিআর, ভিটোন, ইপিডিএম, আফলা), সর্পিল ক্ষত গ্যাসকেট (৩১SS এ
লক্ষণীয় করা:

ডাবল বিচ্ছিন্ন ট্রুনিয়ন মাউন্ট বল ভালভ

,

ফায়ার সেফ ট্রুনিয়ন মাউন্ট বল ভালভ

,

pn160 সাইড এন্ট্রি বল ভালভ

ডাবল বিচ্ছিন্নতা এবং রক্তাক্ত বল ভালভ সাইড এন্ট্রি





বৈশিষ্ট্য:

1. 2 পিসি স্প্লিট বডি ডিজাইন বা 3 পিসিএস বডি ডিজাইনের সাথে নকল প্রকারের সাথে কাস্ট প্রকার,
কাস্ট উপাদান: ডাব্লুসিবি, সিএফ 8, সিএফ 8 এম, সিএফ 8 সি, ডুপ্লেক্স স্টেইনলেস স্টিল ইত্যাদি
নকল উপাদান: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
অনুরোধের ভিত্তিতে উপলভ্য অন্যান্য উপাদানগুলি, বিভিন্ন পরিষেবার শর্তাদি অনুসারে বিভিন্ন ট্রিম এবং আসন (রেসিলেন্ট এবং ধাতু) উপকরণগুলিতে পাওয়া যায়।

2. উপলব্ধ অপারেশন:
সাধারণ হ্যান্ডেল বা লকযোগ্য হ্যান্ডেল পরিচালিত,
গিয়ার পরিচালিত,
নিউম্যাটিক চালিত,
বৈদ্যুতিক চালিত বা জলবাহী পরিচালিত।

2. উপলব্ধ চাপ রেটিং:
সিএল 150, সিএল 300, সিএল 600, সিএল 900, সিএল 1500, সিএল 2500


৩. উপলব্ধ আকারের সীমা: 1/2 "- 18"

4. অ্যাপ্লিকেশন মান
ডিজাইনের মান: এপিআই 6 ডি
এএনএসআই বি 16.5 তে ফ্ল্যাঞ্জ ডাইমেনশন
এএনএসআই বি 16.10 এর মুখোমুখি মাত্রা
প্রাক-অস্থায়ী।বল ভালভের ASME B16.34 এর রেটিং
ওয়াল পুরুত্ব ASME B16.34
এপিআই 6 এফএ / এপিআই 607 তে বল ভালভ ডিজাইনের ফায়ার সেফ
পরীক্ষা ও পরীক্ষা: API 6D / API598 8
বল ভালভ চিহ্নিতকরণ: এমএসএস- এসপি -25
অনুরোধে এমআর -01-75

বর্ণনা
তিন টুকরো শরীর।ভালভ পাইপলাইন পরিষেবাটির জন্য API 6D এর প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে।অ্যান্টি-স্ট্যাটিক এবং অ্যান্টি ব্লো-আউট স্টেম ডিজাইন।আসন নকশা নিখুঁত আঁটসাঁট পোশাক দেয় এবং স্ব-স্বস্তিদায়ক টাইপ বা ডাবল পিস্টন এফেক্ট টাইপ হিসাবে উপলব্ধ।অসম্পূর্ণতা কম অপারেটিং টর্কের দিকে পরিচালিত ঘর্ষণকে হ্রাস করে।ডাবল ব্লক এবং ব্লিড এক্সিকিউশন হিসাবে উপলব্ধ, যা শরীরের গহ্বর থেকে লিঙ্গ তরলকে বের করে দেওয়ার এবং নিষ্কাশনের অনুমতি দেয়।অবিশ্বাস্য পূর্ণ এবং হ্রাস বোরবিএস এন 12266-2, এপিআই 6 এফএ এবং এপিআই 607 অনুসারে বল ভালভ ফায়ারসেফ পরীক্ষা করা হয়েছে Electric বৈদ্যুতিন, বায়ুসংক্রান্ত এবং হাইড্রোলিক অ্যাকিউটিউটর গ্রাহকের প্রয়োজনে উপলব্ধ।

সাধারণ ভূমিকা
ট্রুনিয়ন মাউন্ট বল ভালভগুলি ASME বর্গ 150, 300, 600, 900, 1500 এবং 2500 ক্লাসের জন্য API 6D অনুসারে ডিজাইন করা হয়েছে ow টু-পিস স্প্লিট বডি কাস্ট স্টিল এবং থ্রি-পিস নকল ইস্পাত সাইড এন্ট্রি ডিজাইন বোল্ট সংযোগ শরীর এবং বন্ধের মধ্যে , ট্রুনিয়ন বোলেটেড সংযোগ, শরীরের বেধ এএনএসআই বি 16.34 মেনে চলে eat নরম বসে আছে।গ্রাহকের কাজের অবস্থার উপর ভিত্তি করে একটি ভিন্ন নরম আসন উপকরণ পাওয়া যায় Full ফুল এবং হ্রাস বোরের মধ্যে উপলব্ধ lect বৈদ্যুতিন, বায়ুসংক্রান্ত এবং জলবাহী অ্যাকিউটিউটর গ্রাহকের প্রয়োজনের ভিত্তিতে উপলব্ধ ody

তিন টুকরা বডি এন্ড এন্ট্রি ডিজাইন, গ্রাফাইট রিং বা ও-রিং ভিটন (বা অনুরোধ) সিল নিরঙ্কুশ সিল অখণ্ডতা নিশ্চিত করে।বোল্টড বডি ডিজাইনের মধ্যে পাইপলাইন চাপের কারণে চলাচলের কোনও সম্ভাবনা হ্রাস করতে শরীর এবং অ্যাডাপ্টারের মধ্যে একটি শক্ত সহনশীলতা ওভারল্যাপিং ধাতু ফিট অন্তর্ভুক্ত রয়েছে।উচ্চ তাপমাত্রার সর্পিল ক্ষত স্টেইনলেস স্টিল / গ্রাফয়েল ভরা গাসকেট পরম সিলের জন্য ব্যবহৃত হয়।
সঠিক গসকেট ক্রাশ নিশ্চিত করতে ধাতব যোগাযোগের জন্য বডি এবং অ্যাডাপ্টারগুলি মাত্রিকযুক্ত।



বল ভালভ প্রকার নকশা এবং উত্পাদন মুখোমুখি / শেষ থেকে শেষ ফ্ল্যাঞ্জ ডাইমেনশনস চাপ তাপমাত্রা রেটিং পরিদর্শন এবং পরীক্ষা
স্প্লিট ফ্ল্যাঞ্জ বল ভালভ BS5351 এএনএসআই বি 16.10 এএনএসআই বি 16.5 এএনএসআই বি 16.34 এপিআই 6 ডি
স্থির flange বল ভালভ API6D / API608 এপিআই 6 ডি এএনএসআই বি 16.47 এএনএসআই বি 16.34 API598



মূল উপাদান

শরীর উপাদান ট্রিম উপাদান সিল উপাদান গ্যাসকেট / প্যাকিং
ডাব্লুসিবি / এলসিবি / সিএফ 8 / সিএফ 8 এম / সিএফ 3 / সিএফ 3 এম, ইসি। SS410, SS420, SS304, SS316, ETC পিটিএফই, আরপিটিএফই, পিইইকে, পিপিএল, ইসিটি। গ্রাফাইটপিটিএফই, পিপিএলইত্যাদি




ফায়ার সেফ ডিজাইন

বল ভালভ অগ্নি নিরাপদ পরীক্ষার 100% পাস নিশ্চিত করে।বল ভালভ যেমন ও-রিং সিল এবং ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের মাধ্যমে দুটি সিল করা নকশা প্রয়োগ করে।ভালভ আগুন লাগলে অ ধাতব পদার্থ যেমন পিটিএফই আসন সীল, গসকেট, ও-রিং সিলস, রাবার ইত্যাদি ক্ষতিগ্রস্ত হবে, ইতিমধ্যে ধাতব গ্রাফাইট সর্পিল ক্ষত গ্যাসকেটের বাইরের স্তরটি একটি সেকেন্ডারি সিল সরবরাহ করে।নরম আসনটি পোড়া হলে, ধাতব আসনটি স্বয়ংক্রিয়ভাবে বসন্তের তাগিদে বলের সাথে একটি ধাতব সীল তৈরি করবে যা অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো কার্যকরভাবে নিয়ন্ত্রণ করবে।ভালভ ডিজাইনটি এপিআই 607, এপিআই 6 এফএ, বিএস 6755, জেবি / টি 6899 এবং অন্যান্য মানগুলির সাথে পুরোপুরি সম্মতি জানায়,

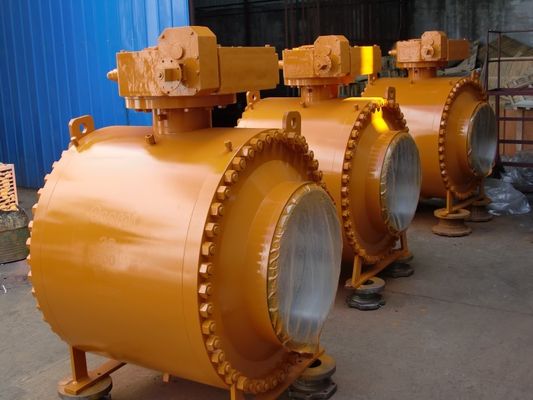

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 0





প্রুফ স্টেম উড়িয়ে:

স্টেমটি বল থেকে আলাদা করে অবিচ্ছেদ্য টি-টাইপ গোল কাধে তৈরি করা হয়, বেল্ট দ্বারা ধরে রাখা হয় (অন্যান্য নকশাগুলি অনুরোধে উপলব্ধ)



অ্যান্টি-স্ট্যাটিক ডিভাইস:

সমস্ত ধাতব উপাদানগুলির মধ্যে বৈদ্যুতিক ধারাবাহিকতা রাখতে স্প্রিং প্লাস গ্রাফাইট টাইপ অ্যান্টি-স্ট্যাটিক ডিভাইসটি বল, স্টেম, গ্রন্থি ফ্ল্যাঞ্জ এবং শরীরের মধ্যে প্রয়োগ করা হয়।এবং সবচেয়ে গুরুতর পরিষেবা প্রয়োজনের চেয়ে কম প্রতিরোধের নিশ্চিত করুন।



গ্রিজ ইঞ্জেকশন ডিভাইস

ডিএন 150 (এনপিএস 6) এর জন্য এবং স্টেম এবং বৃহত্তর সিটটি সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করা হয়, ডিএন 125 এবং আরও ছোটর জন্য, আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে সিলিং গ্রিজ ইনজেকশন ডিভাইস সরবরাহ করতে পারি।ও-রিংটি দুর্ঘটনার কারণে ক্ষতিগ্রস্থ হলে ভালভের আসনটির রিং এবং স্টেম লিকের মাধ্যমে মিডিয়া প্রতিরোধের জন্য ইনজেকশনযুক্ত সিলান্ট সিল করে।

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 1





সিলিং বিকল্প

নরম আসন: ধাতু থেকে ধাতু ও-রিং সিল

সাধারণ কাঠামো নির্ভরযোগ্য সিলিং নির্ভরযোগ্য নির্ভরযোগ্য সিলিং লো টর্ক গ্রাহকদের 'উচ্চতর পূরণ করতে পারেন

প্রশস্ত আবেদন কম খরচে।মিডিয়া শর্তাদি নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 2





ডাবল ব্লক এবং রক্ত ​​(ডিবিবি)

বলটি যখন বন্ধ অবস্থায় থাকে তখন প্রতিটি আসনটি উপরের / নীচে প্রবাহ এবং শরীরের গহ্বরের মধ্যে একই সময়ে প্রক্রিয়াটি মাঝারিভাবে সীলমোহর করে, এটি ড্রেন এবং ভেন্ট ভালভের মাধ্যমে আটকা পড়া গহ্বর চাপ (ডিবিবি) রক্তপাতের অনুমতি দেয়।ডাবল ব্লক এবং ব্লিড ফাংশন চাপের মধ্যে ভালভটি ফ্লাশ করা এবং আসনটি সঠিকভাবে সিল করছে কিনা তা যাচাই করে তোলে।

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 3



ডাবল বিচ্ছিন্নতা এবং রক্তপাত (ডিআইবি)

ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় প্রবাহ এবং ডাউন স্ট্রিম পাশাপাশি শরীরের গহ্বরে একটি ফলস্বরূপ থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিটের আংটিটি ঠেলে দেয়, ডাবল পিস্টন এফেক্ট সিটের রিংগুলির সাথে ভালভকে বিল্ড- হ্রাস করার জন্য গহ্বর চাপের ত্রাণ প্রয়োজন require শরীরের গহ্বর উপর অতিরিক্ত চাপ আপ।

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 4









বলটি ট্রুনিওন এবং স্টেম 4 এবং তার চেয়ে ছোট আকারের দ্বারা স্থির করা হয়।আকার 6 "এবং আরও বড় আকারের জন্য ট্রুননিয়ন প্লেট সমর্থন

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 5









ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 6



ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 7

ফায়ার সেফ ডাবল বিচ্ছিন্নতা ট্রুননিয়ন মাউন্ট বল ভালভ 8
